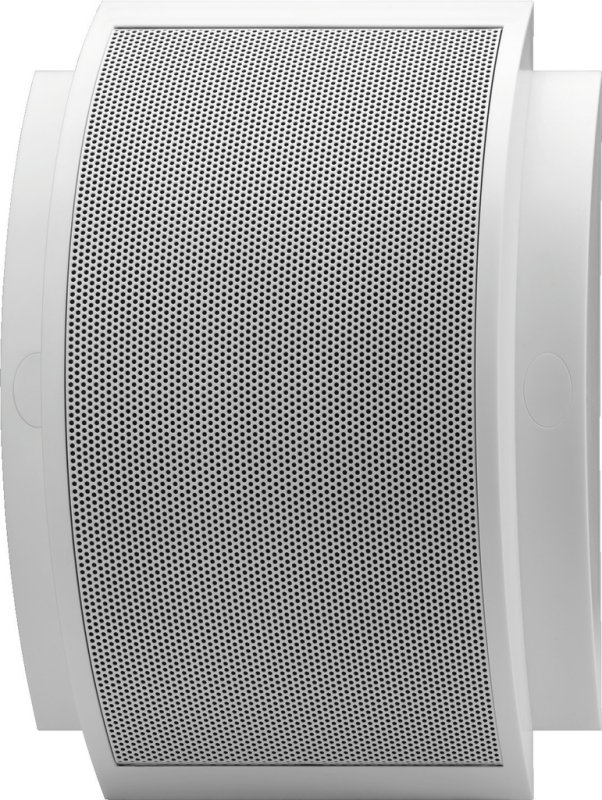

MONACOR ESP-62AB/WS – 100V-A/B-Wandlautsprecher, EN 54-24

Der MONACOR ESP-62AB/WS ist ein weißer Wandlautsprecher mit EN-54-24-Zertifizierung für Evakuierungsanlagen mit A/B-Lautsprecher-Verteilung. Ein 13-cm-Breitbandchassis mit Doppelschwingspule arbeitet mit zwei getrennten 100V-Transformatoren.

Getrennte A/B-Anschlüsse

Jeder Transformator bietet Leistungsabgriffe mit 6, 3 und 1,5 W. Die beiden Zweige werden an separaten Keramikschraubterminals im Gehäuse angeschlossen. Der passive Lautsprecher benötigt eine passend geplante 100V-Anlage; die getrennte A/B-Verdrahtung muss bei der Installation berücksichtigt werden.

Horizontale oder vertikale Wandmontage

Die symmetrische Gehäuseform erlaubt die Montage im Hoch- oder Querformat. Das ABS-Kunststoffgehäuse in Weiß RAL 9010 besitzt eine offene Rückwand und ein Metallschutzgitter. Schrauben und Dübel gehören zum Lieferumfang. Die Abmessungen betragen 240 × 330 × 83 mm; der zulässige Temperaturbereich reicht von -10 bis +50 °C.

Technische Daten

• Aktiv/passiv: passiv
• Übertragungstechnik: 100 V
• Belastbarkeit, gesamt: 2 x 6 W
• Nennbelastbarkeit: 2 x 6/3/1,5 W
• Frequenzbereich: 80-19000 Hz
• Breitbänder: 13 cm, Doppelschwingspule
• Anzahl eingebauter LS-Chassis: 1
• Lautsprechergröße: 13 cm (5")
• Kennschalldruck: 93 dB (1 W/1 m)76 dB (EN, 1 W/4 m)
• Max. Nennschalldruck: 101 dB (1 m)86 dB (EN, 4 m)
• Abstrahlwinkel: H180°/V180° (500 Hz) H180°/V180° (1 kHz) H180°/V115° (2 kHz) H51°/V68° (4 kHz)
• Abstrahlwinkel horizontal: 180° (500 Hz) 180° (1 kHz) 180° (2 kHz) 51° (4 kHz)
• Abstrahlwinkel vertikal: 180° (500 Hz) 180° (1 kHz) 115° (2 kHz) 68° (4 kHz)
• Gehäusematerial: ABS
• Farbe: Weiß, RAL 9010
• Montagevorrichtung: Schrauben
• Zul. Einsatztemperatur: -10 °C bis +50 °C
• Abmessungen: 240 x 330 x 83 mm
• Breite: 240 mm
• Höhe: 330 mm
• Tiefe: 83 mm
• Gewicht: 1,5 kg
• Eingänge: Schraubklemmen
• Verpackungsmaße (B x H x L): 0,245 x 0,1 x 0,345 m
• Bruttogewicht: 1,806 kg
• Nettogewicht: 1,545 kg
• EAN-Code: 4007754263855
