EN 54-24 Druckkammerlautsprecher 100 V, 30 W – DK 30/T-EN54-PG

Druckkammerlautsprecher für Sprachalarm und Durchsagen

Dieser Lautsprecher mit Druckkammertreiber überbrückt große Entfernungen und setzt sich gegen Umgebungslärm durch. Er wird in Hallen, Industrie, Außenbereichen und Höfen eingesetzt und ist für Sprachalarmierung nach EN 54-24 ausgelegt. Er arbeitet an der 100-V-Leitung.

Ausstattung

• Leistung: 30 W (Abgriffe 30/20/10/5 (20) W) an 100 V
• Kunststoffgehäuse, Schutzart IP66
• Anschluss: 2-polige Keramikklemme
• Übertragungsbereich 592 - 6.900 Hz
• Einsatztemperatur -20 / +90 °C

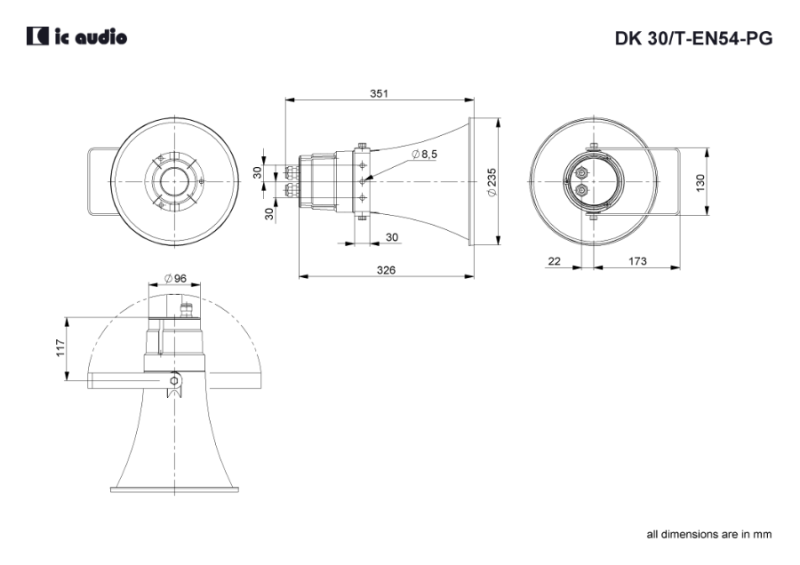

• Maße 235x303 mm, Gewicht 2,17 kg

Einbau und Planung

Befestigung: Montagebügel. Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	30/20/10/5 (20) W
Übertragungsbereich	592 - 6.900 Hz
Frequenzgang	250 - 15.000 Hz
Schalldruckpegel 1W/1m, peak	110,1 dB
Schalldruckpegel, 1W/4m, peak	98,1 dB
Schalldruckpegel, Pmax/4m, peak	112,8 dB
Empfindlichkeit 1W/4m, EN 54-24	79,9 dB
Öffnungswinkel -6dB, 500Hz	360°
Öffnungswinkel -6dB, 1KHz	103°
Öffnungswinkel -6dB, 2KHz	62°
Öffnungswinkel -6dB, 4KHz	32°
Anschluß	2-polige Keramikklemme
Maximaler Kabelquerschnitt	8mm²
Max. Kabelquerschnitt Durchschleifen	2x2mm²
Temperaturfestigkeit	-20 / +90 °C
Maße	235x303 mm
IP Schutzklasse	IP66
Gewicht (netto)	2,17 kg
Farbe	RAL 7035
Befestigung	Montagebügel
Verpackungseinheit	6
Ref. Nr.	003-13
ID-Code	SAA-LS03
Zertifizierungsnummer	1438/CPR/0242
Die Messung der EN54 Druckkammerlautsprecher wurde unter der Verwendung eines Equalizers durchgeführt.
