EN 54-24 Druckkammerlautsprecher 100 V, 10 W – DK 10/T-EN54-PG

Druckkammerlautsprecher für Sprachalarm und Durchsagen

Dieser Lautsprecher mit Druckkammertreiber überbrückt große Entfernungen und setzt sich gegen Umgebungslärm durch. Er wird in Hallen, Industrie, Außenbereichen und Höfen eingesetzt und ist für Sprachalarmierung nach EN 54-24 ausgelegt. Er arbeitet an der 100-V-Leitung.

Ausstattung

• Leistung: 10 W (Abgriffe 10/5/2,5/1,25 (20) W) an 100 V
• Kunststoffgehäuse, Schutzart IP66
• Anschluss: 2-polige Keramikklemme
• Übertragungsbereich 569 - 7.000 Hz
• Einsatztemperatur -20 / +90 °C

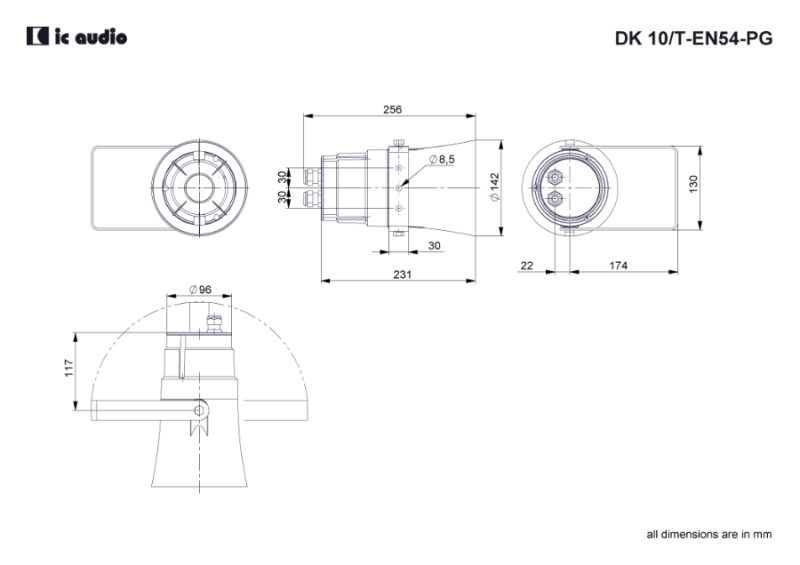

• Maße 142x208 mm, Gewicht 1,81 kg

Einbau und Planung

Befestigung: Montagebügel. Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	10/5/2,5/1,25 (20) W
Übertragungsbereich	569 - 7.000 Hz
Frequenzgang	370 - 13.600 Hz
Schalldruckpegel 1W/1m, peak	106,7 dB
Schalldruckpegel, 1W/4m, peak	94,7 dB
Schalldruckpegel, Pmax/4m, peak	104,7 dB
Empfindlichkeit 1W/4m, EN 54-24	74,5 dB
Öffnungswinkel -6dB, 500Hz	360°
Öffnungswinkel -6dB, 1KHz	237°
Öffnungswinkel -6dB, 2KHz	97°
Öffnungswinkel -6dB, 4KHz	46°
Anschluß	2-polige Keramikklemme
Maximaler Kabelquerschnitt	8mm²
Max. Kabelquerschnitt Durchschleifen	2x2mm²
Temperaturfestigkeit	-20 / +90 °C
Maße	142x208 mm
IP Schutzklasse	IP66
Gewicht (netto)	1,81 kg
Farbe	RAL 7035
Befestigung	Montagebügel
Verpackungseinheit	8
Ref. Nr.	003-13
ID-Code	SAA-LS03
Zertifizierungsnummer	1438/CPR/0242
Die Messung der EN54 Druckkammerlautsprecher wurde unter der Verwendung eines Equalizers durchgeführt.
