EN 54-24 A/B-Linien Wandlautsprecher 100 V, 2 × 6 W, weiß – WA-AB 06-100/T-EN54V

A/B-Linien Wandlautsprecher für Sprachalarm und Durchsagen

Dieser Wandlautsprecher wird auf die Wand montiert und eignet sich für Flure, Treppenhäuser, Sporthallen, Werkstätten und Nachrüstungen ohne Deckeneinbau. Er ist für Sprachalarmierung nach EN 54-24 ausgelegt und arbeitet an der 100-V-Leitung.

Ausstattung

• Leistung: 2 × 6 W (Abgriffe 2x 6/3/1,5 W) an 100 V
• Gehäuse in weiß, Schutzart IP54
• Anschluss: 2-polige Keramikklemme
• ballwurfsicher ausgeführt
• Übertragungsbereich 227 - 14.600 Hz (single)224 - 14.300 Hz (double)
• Einsatztemperatur - 20 / +80 °C

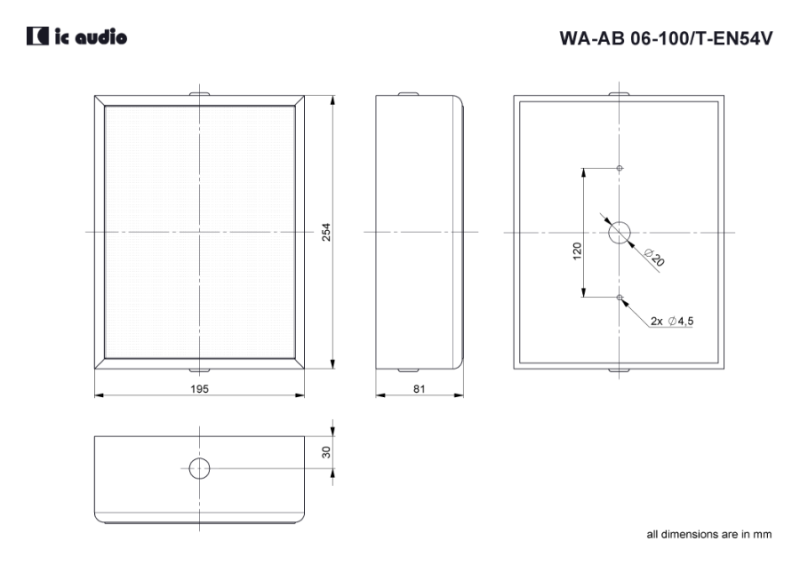

• Maße 254x195x81 mm, Gewicht 2,10 kg

Einbau und Planung

Befestigung: Schrauben. Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	2x 6/3/1,5 W
Übertragungsbereich	227 - 14.600 Hz (single) 224 - 14.300 Hz (double)
Frequenzgang	165 - 23.500 Hz (single) 162 - 23.500 Hz (double)
Schalldruckpegel 1W/1m, peak	100,7 dB (single) 105,9 dB (double)
Schalldruckpegel, 1W/4m, peak	88,7 dB (single) 93,9 dB (double)
Schalldruckpegel, Pmax/4m, peak	96,4 dB (single) 101,6 dB (double)
Empfindlichkeit 1W/4m, EN 54-24	77,5 dB (single) 80,6 dB (double)
Öffnungswinkel -6dB, 500Hz	180 (h) s/d 180 (v) s/d
Öffnungswinkel -6dB, 1KHz	64/80 (h) s/d 55/77 (v) s/d
Öffnungswinkel -6dB, 2KHz	123/86 (h) s/d 117/62 (v) s/d
Öffnungswinkel -6dB, 4KHz	105/32 (h) s/d 52/26 (v) s/d
Anschluß	2-polige Keramikklemme
Maximaler Kabelquerschnitt	8mm² (single)
Max. Kabelquerschnitt Durchschleifen	2x2mm² (single)
Temperaturfestigkeit	- 20 / +80 °C
Maße	254x195x81 mm
IP Schutzklasse	IP54
Gewicht (netto)	2,10 kg
Farbe	weiß
Befestigung	Schrauben
Ref. Nr.	008-13
ID-Code	SAA-LS08
Zertifizierungsnummer	1438/CPD/0230
