EN 54-24 Tonsäule 100 V, 10 W – TS-C 10-300/T-EN54

Tonsäule für Sprachalarm und Durchsagen

Die Tonsäule bündelt den Schall vertikal und erreicht damit auch in halligen, hohen Räumen wie Kirchen, Turnhallen, Foyers oder Bahnhofshallen eine gute Sprachverständlichkeit. Sie ist für Sprachalarmierung nach EN 54-24 ausgelegt und arbeitet an 100 V.

Ausstattung

• Leistung: 10 W (Abgriffe 10/6/3/1,5 W) an 100 V
• Kunststoffgehäuse, Schutzart IP66
• Anschluss: 2-polige Keramikklemme
• ballwurfsicher ausgeführt
• Übertragungsbereich 210 - 17.700 Hz
• Einsatztemperatur -20 / +90 °C
• Maße 285x100x92 mm, Gewicht 1,60 kg

Einbau und Planung

Befestigung: Drehgelenk. Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	10/6/3/1,5 W
Übertragungsbereich	210 - 17.700 Hz
Frequenzgang	140 - 23.500 Hz
Schalldruckpegel 1W/1m, peak	97,6 dB
Schalldruckpegel, 1W/4m, peak	85,6 dB
Schalldruckpegel, Pmax/4m, peak	95,6 dB
Empfindlichkeit 1W/4m, EN 54-24	77,2 dB
Öffnungswinkel -6dB, 500Hz	h/v = 360°
Öffnungswinkel -6dB, 1KHz	h = 187°, v = 66°
Öffnungswinkel -6dB, 2KHz	h = 149°, v = 66°
Öffnungswinkel -6dB, 4KHz	h = 91°, v = 32°
Anschluß	2-polige Keramikklemme
Maximaler Kabelquerschnitt	8mm²
Max. Kabelquerschnitt Durchschleifen	2x2mm²
Temperaturfestigkeit	-20 / +90 °C

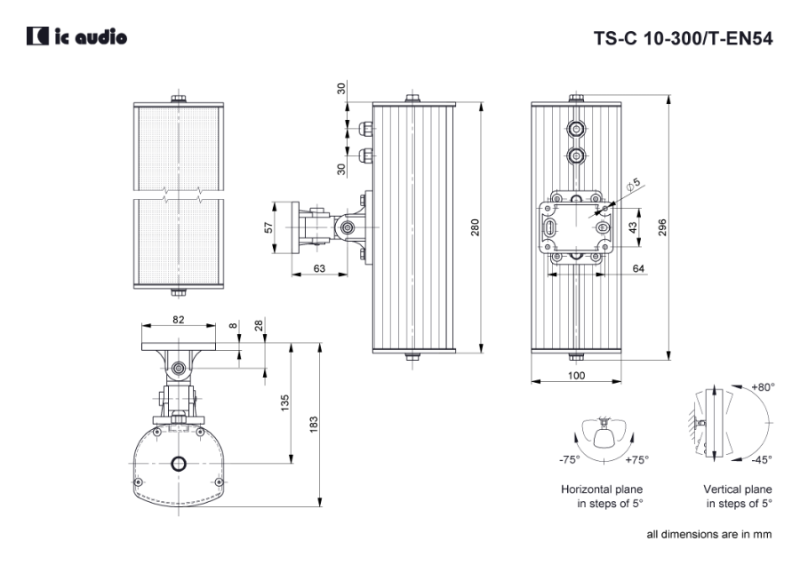

Maße	285x100x92 mm
IP Schutzklasse	IP66
Gewicht (netto)	1,60 kg
Farbe	RAL 9006
Befestigung	Drehgelenk
Ref. Nr.	006-13
ID-Code	SAA-LS06
Zertifizierungsnummer	1438/CPD/0315
