EN 54-24 Monitorbox 100 V, 15 W, schwarz – MS 15-100/T schwarz-EN54

Monitorbox für Sprachalarm und Durchsagen

Diese Monitorbox wird an Wand oder Decke montiert und richtet den Schall gezielt in den Raum, etwa in Konferenzräumen, Verkaufsflächen und Fluren. Sie ist für Sprachalarmierung nach EN 54-24 ausgelegt und arbeitet an der 100-V-Leitung.

Ausstattung

• Leistung: 15 W (Abgriffe 15/7,5/3,75/1,8 (8) W) an 100 V
• 2-Wege-System für klareren Klang
• Kunststoffgehäuse in schwarz
• Anschluss: 6-polige Schraubklemme
• Übertragungsbereich 105 - 23.500 Hz
• Einsatztemperatur -25 / +80 °C
• Maße 210x130x120 mm, Gewicht 1,70 kg

Einbau und Planung

Befestigung: Drehgelenk. Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	15/7,5/3,75/1,8 (8) W
Übertragungsbereich	105 - 23.500 Hz
Frequenzgang	82 - 23.500 Hz
Schalldruckpegel 1W/1m, peak	89,1 dB
Schalldruckpegel, 1W/4m, peak	77,1 dB
Schalldruckpegel, Pmax/4m, peak	88,8 dB
Empfindlichkeit 1W/4m, EN 54-24	69,7 dB
Öffnungswinkel -6dB, 500Hz	360° (h) 360° (V)
Öffnungswinkel -6dB, 1KHz	186° (h) 186° (V)
Öffnungswinkel -6dB, 2KHz	132° (h) 115° (V)
Öffnungswinkel -6dB, 4KHz	147° (h) 197° (V)
Anschluß	6-polige Schraubklemme
Maximaler Kabelquerschnitt	4,9mm²
Max. Kabelquerschnitt Durchschleifen	2x1,2mm²
Temperaturfestigkeit	-25 / +80 °C

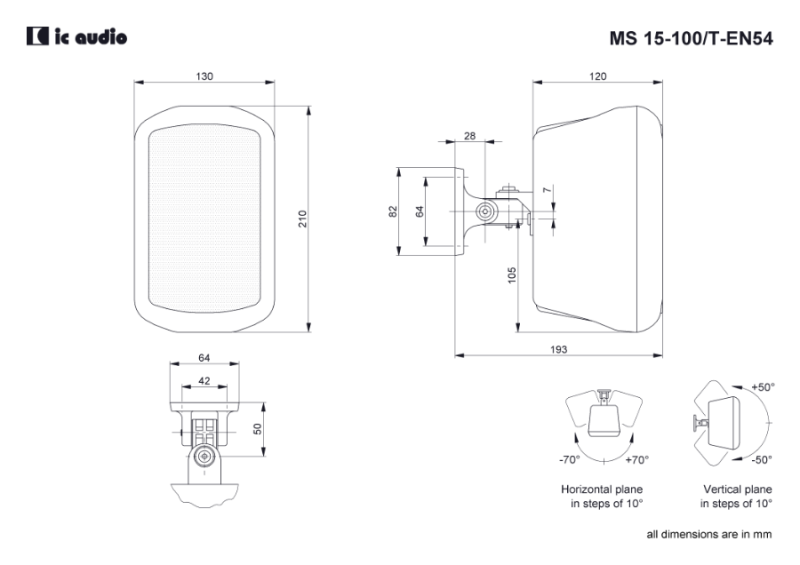

Maße	210x130x120 mm
Gewicht (netto)	1,70 kg
Farbe	schwarz
Befestigung	Drehgelenk
Ref. Nr.	011-13
ID-Code	SAA-LS11
Zertifizierungsnummer	1438/CPR/0348
