EN 54-24 Deckenlautsprecher 100 V, 6 W, weiß – DL-SE 06-130/T-EN54

Deckenlautsprecher für Sprachalarm und Durchsagen

Dieser Deckenlautsprecher wird in die Decke eingelassen und beschallt Flure, Büros, Schulen, Verkaufsräume und Treppenhäuser von oben. Er ist für Sprachalarmierung nach EN 54-24 ausgelegt und gibt Durchsagen und Hintergrundmusik über dieselbe 100-V-Leitung wieder.

Ausstattung

• Leistung: 6 W (Abgriffe 6/3/1,5 W) an 100 V
• 130-mm-Breitbandchassis
• Metallgehäuse in weiß, Schutzart IP21
• Feuertopf zur passiven Absicherung
• WAGO-Anschlussklemme, Kabel bis 4mm²
• Übertragungsbereich 80 - 20.000 Hz
• Einsatztemperatur -10 / +55 °C

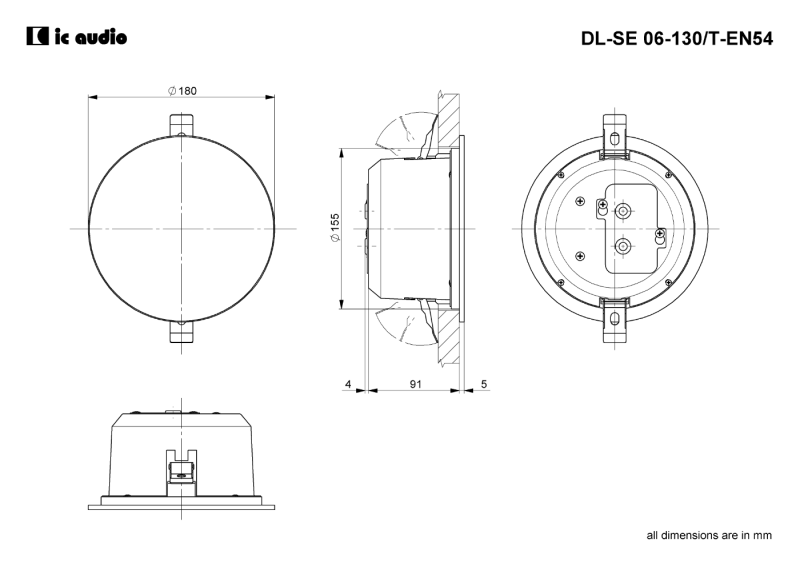

• Maße 180x99 mm, Gewicht 0,78 kg

Einbau und Planung

Der Deckenausschnitt beträgt 161 - 167 mm. Prüfen Sie vor dem Einbau die Deckenstärke und testen Sie bei weichen Deckenmaterialien einen Einbau im echten Material. Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Eine Sonderlackierung ist gegen Aufpreis möglich (bitte vor der Bestellung anfragen). Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	6/3/1,5 W
Impedanz (100V)	1667/3333/6667 ohm
Übertragungsbereich	80 - 20.000 Hz
Frequenzgang	64 - 21.500 Hz
Schalldruckpegel 1W/1m, peak	97,0 dB
Schalldruckpegel, 1W/4m, peak	85,0 dB
Schalldruckpegel, Pmax/4m, peak	92,7 dB
SPL, Nenn-Rauschleistung / 4m	85,0 dB
Empfindlichkeit 1W/4m, EN 54-24	78,0 dB
Empfindlichkeit IEC 268-5, 1W/1m	90,0 dB
Öffnungswinkel -6dB, 500Hz	h/v 180°
Öffnungswinkel -6dB, 1KHz	h/v 180°
Öffnungswinkel -6dB, 2KHz	h/v 150°
Öffnungswinkel -6dB, 4KHz	h/v 75°
Anschluß	WAGO 221 Anschlussklemme
Maximaler Kabelquerschnitt	4mm²
Max. Kabelquerschnitt Durchschleifen	4mm²
Temperaturfestigkeit	-10 / +55 °C
Maße	180x99 mm
Typ A/B	A
IP Schutzklasse	IP21
Gewicht (netto)	0,78 kg
Farbe	RAL 9016
Befestigung	Federschnappverschluss
Verpackungseinheit	12
Ref. Nr.	001-18
ID-Code	SAA-1801
Deckenausschnitt	161 - 167 mm
Zertifizierungsnummer	1438-CPR-0642
