EN 54-24 A/B-Linien Deckenlautsprecher 100 V, 2 × 6 W, weiß – DL-E-AB 06-100/T-EN54 safe

A/B-Linien Deckenlautsprecher für Sprachalarm und Durchsagen

Dieser Lautsprecher ist für die A/B-Verkabelung vorgesehen. Zwei getrennte Linien versorgen abwechselnd die Lautsprecher eines Raumes, sodass bei Ausfall einer Linie die zweite weiter beschallt. Er ist nach EN 54-24 für Sprachalarmierung ausgelegt und arbeitet an 100 V.

Ausstattung

• Leistung: 2 × 6 W (Abgriffe 2x6/3/1,5 W) an 100 V
• Metallgehäuse in weiß, Schutzart IP21
• Anschluss: 2-polige Keramikklemme
• Übertragungsbereich 103 - 20.100 Hz (single)107 - 19.600 Hz (double)
• Einsatztemperatur -10 / +55 °C

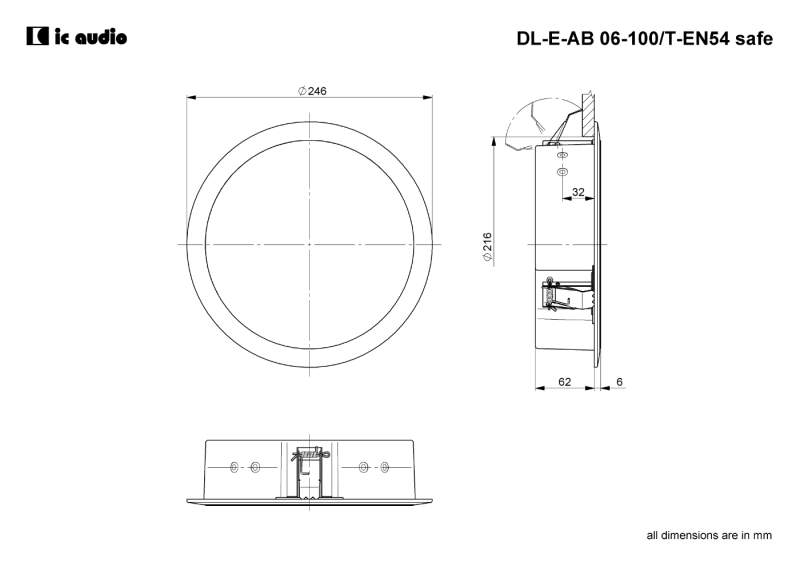

• Maße 246x66 mm, Gewicht 1,10 kg

Einbau und Planung

Der Deckenausschnitt beträgt 218 mm. Prüfen Sie vor dem Einbau die Deckenstärke und testen Sie bei weichen Deckenmaterialien einen Einbau im echten Material. Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	2x6/3/1,5 W
Impedanz (100V)	2 x 1667/3333/6667 ohm
Übertragungsbereich	103 - 20.100 Hz (single) 107 - 19.600 Hz (double)
Frequenzgang	96 - 23.300 Hz (single) 101 - 22.900 Hz(double)
Schalldruckpegel 1W/1m, peak	88,0 dB (single) 94,0 dB (double)
Schalldruckpegel, 1W/4m, peak	76,0 dB (single) 82,0 dB (double)
Schalldruckpegel, Pmax/4m, peak	83 dB (single) 89 dB (double)
SPL, Nenn-Rauschleistung / 4m	83,0 dB (single) 88,0 dB (double)
Empfindlichkeit 1W/4m, EN 54-24	73,0 dB (single) 77,0 dB (double)
Empfindlichkeit IEC 268-5, 1W/1m	85,0 dB (single) 89,0 dB (double)
Öffnungswinkel -6dB, 500Hz	single h/v 180° double h/v 180°
Öffnungswinkel -6dB, 1KHz	single h/v 180° double h/v 180°
Öffnungswinkel -6dB, 2KHz	single h/v 180° double h/v 77°/137°
Öffnungswinkel -6dB, 4KHz	single h/v 150°/100° double h/v 33°/90°
Anschluß	2-polige Keramikklemme
Temperaturfestigkeit	-10 / +55 °C
Maße	246x66 mm
Typ A/B	A
IP Schutzklasse	IP21
Gewicht (netto)	1,10 kg
Farbe	RAL 9016
Befestigung	Federschnappverschluss
Verpackungseinheit	8
Ref. Nr.	006-13
ID-Code	SAA-LS06
Deckenausschnitt	218 mm
Zertifizierungsnummer	1438-CPR-0347
CE Jahr	15
