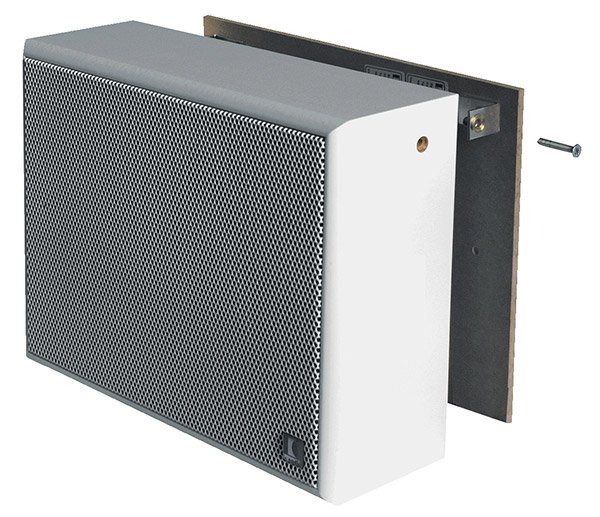

EN 54-24 A/B-Linien Wandlautsprecher 100 V, 2 × 6 W, WAGO-Klemme – WA-AB 06-100/T-EN54V-W

Lieferzeit 1-3 Tage*

Art.Nr.: WA-AB 06-100/T-EN54V-W

Hersteller: IC-Audio

Mehr Artikel von: IC-Audio

116,50 EUR

inkl. 19 % MwSt. zzgl. Versandkosten

In den Warenkorb

A/B-Linien Wandlautsprecher für Sprachalarm und Durchsagen

Dieser Wandlautsprecher ist für die A/B-Verkabelung vorgesehen. Zwei getrennte Linien versorgen abwechselnd die Lautsprecher eines Raumes, sodass bei Ausfall einer Linie die zweite weiter beschallt. Er ist nach EN 54-24 für Sprachalarmierung ausgelegt und arbeitet an 100 V.

Ausstattung

Leistung: 2x 6/3/1,5 W an 100 V
Chassis: 100 mm
MDFgehäuse, Schutzart IP54
Anschluss: WAGO 221 Anschlussklemme
Übertragungsbereich 227 - 14.600 Hz (single) | 224 - 14.300 Hz (double)
Einsatztemperatur - 10 / +55 °C
Maße 254x195x81 mm, Gewicht 1,99 kg

Einbau und Planung

Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	2x 6/3/1,5 W
Impedanz (100V)	2 x 1667/3333/6667 ohm
Chassis ø	100 mm
Übertragungsbereich	227 - 14.600 Hz (single) \| 224 - 14.300 Hz (double)
Frequenzgang	165 - 23.500 Hz (single) \| 162 - 23.500 Hz (double)
Schalldruckpegel 1W/1m, peak	100,7 dB (single) \| 105,9 dB (double)
Schalldruckpegel 1W/4m, peak	88,7 dB (single) \| 93,9 dB (double)
Schalldruckpegel Pmax/4m, peak	96,4 dB (single) \| 101,6 dB (double)
Schalldruckpegel IEC268-5, Pmax/1m	98,8 dB (single) \| 101,8 dB (double)
Empfindlichkeit EN54-24, 1W/4m	79,6 dB
Öffnungswinkel -6dB, 500Hz	175° h/v (single) \| 180° h/v (double)
Öffnungswinkel -6dB, 1KHz	180°/160° h/v (single) \| 145°/130° h/v (double)
Öffnungswinkel -6dB, 2KHz	150°/135° h/v (single) \| 90°/80° h/v (double)
Öffnungswinkel -6dB, 4KHz	105°/90° h/v (single) \| 50°/40° h/v (double)
Anschluss	WAGO 221 Anschlussklemme
Klemmen Durchmesser	3,2 mm
Maximale Kabeldurchführung	8 mm² (single)
Temperaturfestigkeit	- 10 / +55 °C
Typ A/B	A

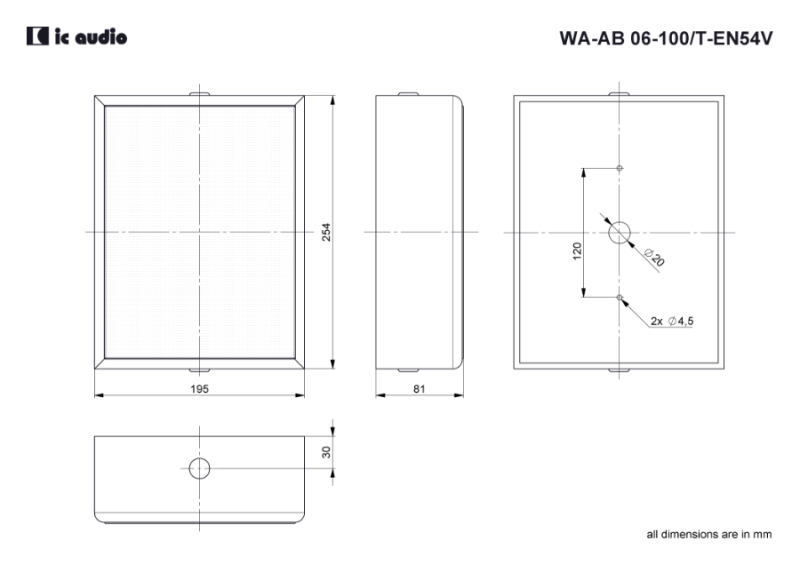

Maße	254x195x81 mm
Gewicht (netto)	1,99kg
Max. Kabelquerschnitt Durchschleifen	4 mm² (single)
Gehäuse	MDF
Farbe	RAL 9010
Befestigung	Schrauben
IP Schutzklasse	IP54
Ref. Nr.	008-13
ID-Code	SAA-LS08
Zertifizierungsnummer	1438-CPR-0230
Kabelschuh	yes
Verpackungseinheit	8
