EN 54-24 A/B-Linien Deckenlautsprecher 100 V, 2 × 6 W, weiß (RAL 9010) – DL-AB 06-200/T-EN54

A/B-Linien Deckenlautsprecher für Sprachalarm und Durchsagen

Dieser Lautsprecher ist für die A/B-Verkabelung vorgesehen. Zwei getrennte Linien versorgen abwechselnd die Lautsprecher eines Raumes, sodass bei Ausfall einer Linie die zweite weiter beschallt. Er ist nach EN 54-24 für Sprachalarmierung ausgelegt und arbeitet an 100 V.

Ausstattung

• Leistung: 2 × 6 W (Abgriffe 6/3/1,5 W) an 100 V
• 200-mm-Breitbandchassis
• Metallgehäuse in weiß (RAL 9010), Schutzart IP21
• Feuertopf zur passiven Absicherung
• Anschluss: 2-polige Keramikklemme
• Übertragungsbereich 326 – 19.200 Hz
• Einsatztemperatur - 20 / +80 °C
• Maße 267 x 137 mm, Gewicht 2,05 kg

Einbau und Planung

Der Deckenausschnitt beträgt 238 mm. Prüfen Sie vor dem Einbau die Deckenstärke und testen Sie bei weichen Deckenmaterialien einen Einbau im echten Material. Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Eine Sonderlackierung ist gegen Aufpreis möglich (bitte vor der Bestellung anfragen). Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	6/3/1,5 W
Übertragungsbereich	326 – 19.200 Hz
Frequenzgang	280 – 24.000 Hz
Schalldruckpegel 1W/1m, peak	102,0 dB
Schalldruckpegel, 1W/4m, peak	90,0 dB
Schalldruckpegel, Pmax/4m, peak	97,7 dB
Empfindlichkeit 1W/4m, EN 54-24	80,7 dB
Öffnungswinkel -6dB, 500Hz	180°
Öffnungswinkel -6dB, 1KHz	180°
Öffnungswinkel -6dB, 2KHz	75°
Öffnungswinkel -6dB, 4KHz	58°
Anschluß	2-polige Keramikklemme
Maximaler Kabelquerschnitt	8mm²
Max. Kabelquerschnitt Durchschleifen	2x2mm²
Temperaturfestigkeit	- 20 / +80 °C

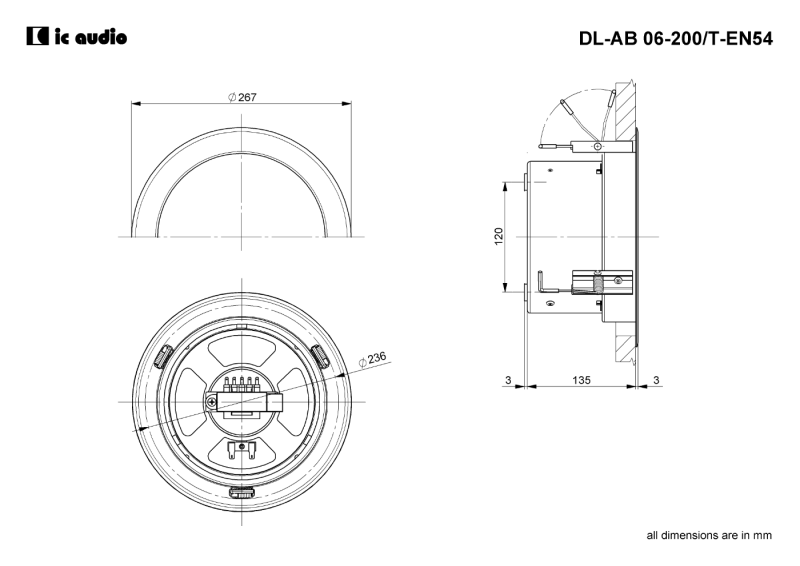

Maße	267 x 137 mm
IP Schutzklasse	IP21
Gewicht (netto)	2,05 kg
Farbe	RAL 9010
Befestigung	Federschnappverschluss
Ref. Nr.	010-14
ID-Code	SAA-LS01
Deckenausschnitt	238 mm
Zertifizierungsnummer	1438/CPR/0233
