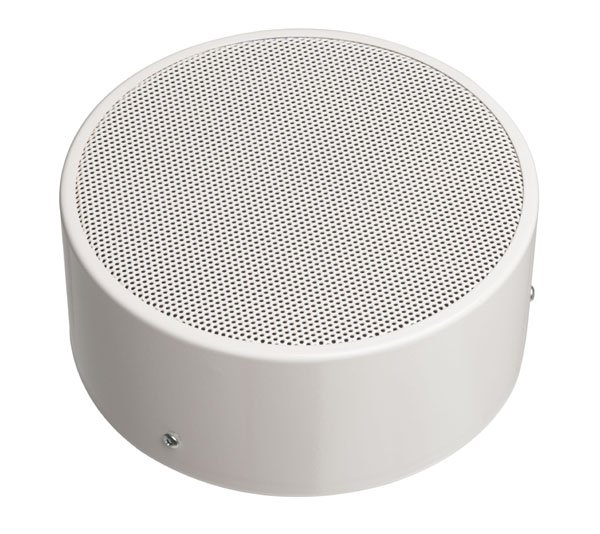

EN 54-24 A/B-Linien Deckenaufbau-Lautsprecher 100 V, 2 × 6 W, WAGO-Klemme – DL-A-AB 06-100/T-EN54W

Lieferzeit 1-3 Tage*

Art.Nr.: DL-A-AB 06-100/T-EN54W

Hersteller: IC-Audio

Mehr Artikel von: IC-Audio

127,64 EUR

inkl. 19 % MwSt. zzgl. Versandkosten

In den Warenkorb

A/B-Linien Deckenaufbau-Lautsprecher für Sprachalarm und Durchsagen

Dieser Lautsprecher ist für die A/B-Verkabelung vorgesehen. Zwei getrennte Linien versorgen abwechselnd die Lautsprecher eines Raumes, sodass bei Ausfall einer Linie die zweite weiter beschallt. Er ist nach EN 54-24 für Sprachalarmierung ausgelegt und arbeitet an 100 V.

Ausstattung

Leistung: 2x6/3/1,5 W an 100 V
Chassis: 100 mm
Metallgehäuse, Schutzart IP21
Anschluss: WAGO 221 Anschlussklemme
Übertragungsbereich 182 - 17.400 Hz (single) | 279 - 17.600 Hz (double)
Einsatztemperatur -10 / +55 °C

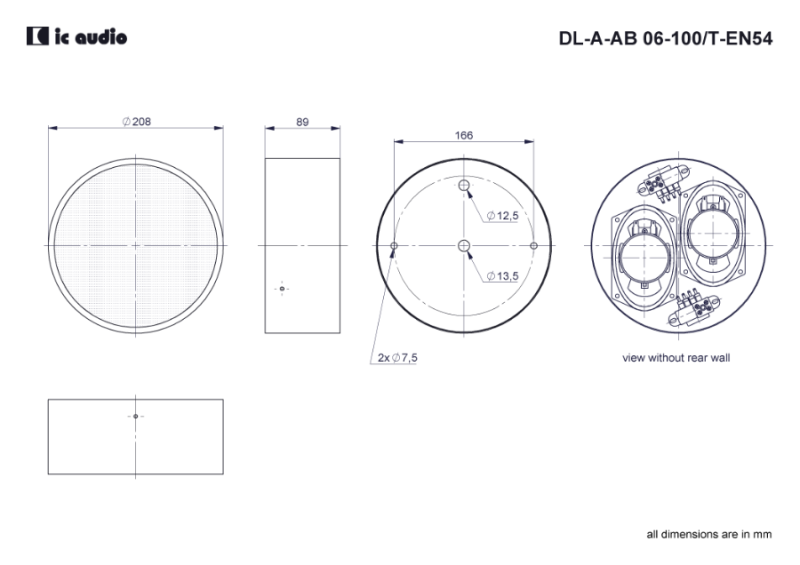

Maße 208x89 mm, Gewicht 1,93 kg

Einbau und Planung

Die Summe der eingestellten Leistungen aller Lautsprecher an einer Linie darf die Verstärkerleistung nicht überschreiten, 10 bis 20 % Reserve sind üblich. Bei Planung und Abnahme gelten die Vorgaben Ihres Brandschutzkonzepts.

Technische Daten

Nennbelastbarkeit	2x6/3/1,5 W
Impedanz (100V)	2 x 1667/3333/6667 ohm
Chassis ø	100 mm
Übertragungsbereich	182 - 17.400 Hz (single) \| 279 - 17.600 Hz (double)
Frequenzgang	192 - 23.500 Hz (single) \| 197 - 23.500 Hz (double)
Schalldruckpegel 1W/1m, peak	97,6 dB (single) \| 102,9 dB (double)
Schalldruckpegel 1W/4m, peak	85,6 dB (single) \| 90,9 dB (double)
Schalldruckpegel Pmax/4m, peak	93,3 dB (single) \| 98,6 dB (double)
Schalldruckpegel IEC268-5, 1W/1m	90,0 dB (single) \| 92,0 dB (double)
Schalldruckpegel IEC268-5, Pmax/1m	97,8 dB (single) \| 99,8 dB (double)
Schalldruckpegel EN54-24, Pmax/4m	86,0 dB (single) \| 90,0 dB (double)
Empfindlichkeit EN54-24, 1W/1m	90,0 dB (single) \| 92,0 dB (double)
Empfindlichkeit EN54-24, 1W/4m	78,0 dB (single) \| 80,0 dB (double)
Öffnungswinkel -6dB, 500Hz	180° h/v (single)\| 180° h/v (double)
Öffnungswinkel -6dB, 1KHz	170° h/v (single) \| 160° h/v (double)
Öffnungswinkel -6dB, 2KHz	132°/124° h/v (single) \| 72°/122° h/v (double)
Öffnungswinkel -6dB, 4KHz	130°/103° h/v (single) \| 37°/86° h/v (double)
Anschluss	WAGO 221 Anschlussklemme
Temperaturfestigkeit	-10 / +55 °C
Maße	208x89 mm
Gewicht (netto)	1,93 kg
Gehäuse	Metall
Farbe	RAL 9010
Befestigung	Schrauben
IP Schutzklasse	IP21
Ref. Nr.	004-15
ID-Code	SAA-LS04
Zertifizierungsnummer	1438-CPR-0448
Kabelschuh	yes
Verpackungseinheit	8
