Beschallungsanlage für Seminarräume, Schulungen und Vorträge: Sechs hochwertige 100-V-Deckenlautsprecher verteilen Sprache und Musik gleichmäßig im Raum. Der 240-W-Mischverstärker bündelt Mikrofon- und Line-Quellen. Das Zweikanal-Funkset bietet ein dynamisches Handmikrofon sowie ein Headset mit Taschensender für zwei flexible Präsentationsarten.
Gleichmäßige Deckenbeschallung für verständliche Vorträge

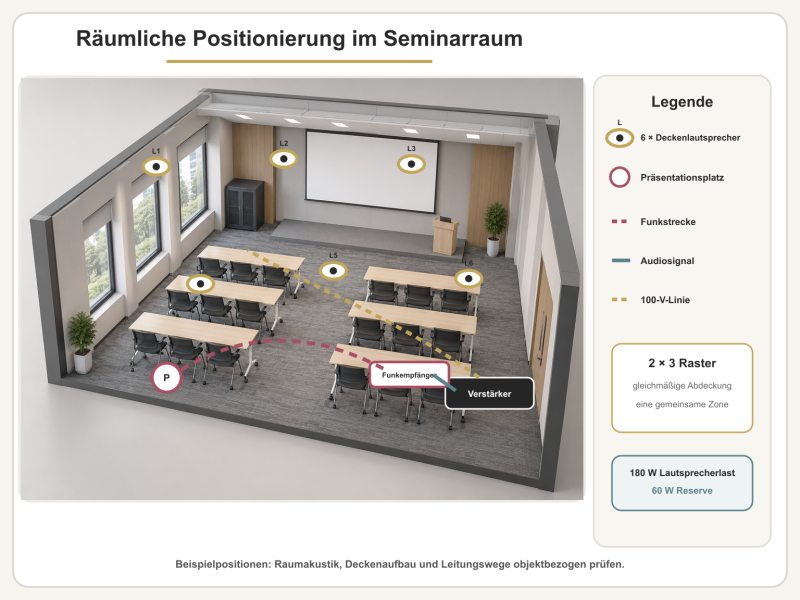

Die räumliche Beispielplanung ordnet die sechs Deckenlautsprecher in zwei Reihen mit je drei Lautsprechern an. Jeder Lautsprecher wird am 30-W-Abgriff betrieben. So entsteht eine Gesamtlast von 180 W bei 240 W Verstärkerleistung und 60 W rechnerischer Reserve.
Positionierungsbeispiel: Die gezeigte 2 × 3-Anordnung erklärt die Funktion und typische Verteilung. Raumgröße, Deckenhöhe, Nachhall, gewünschter Pegel, Montagepunkte und Leitungswege sind objektbezogen zu prüfen.
Handmikrofon und Headset in einem Funkset

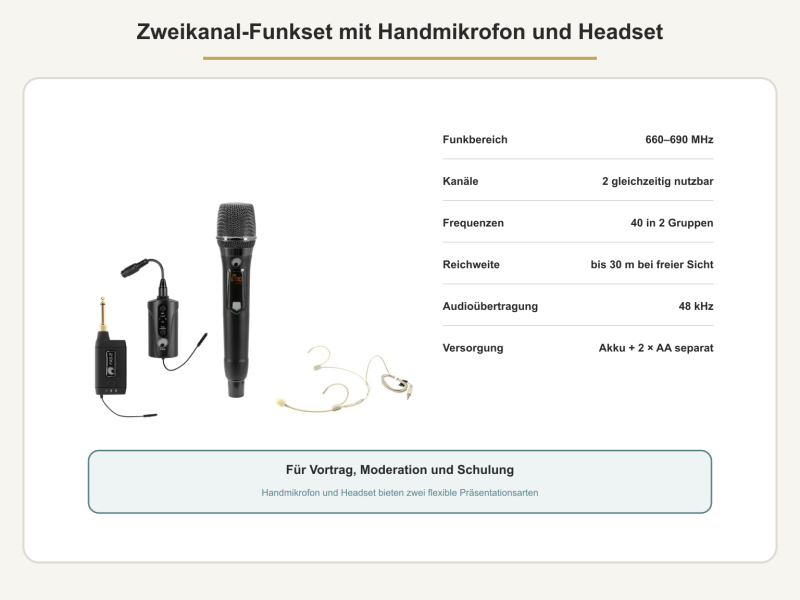

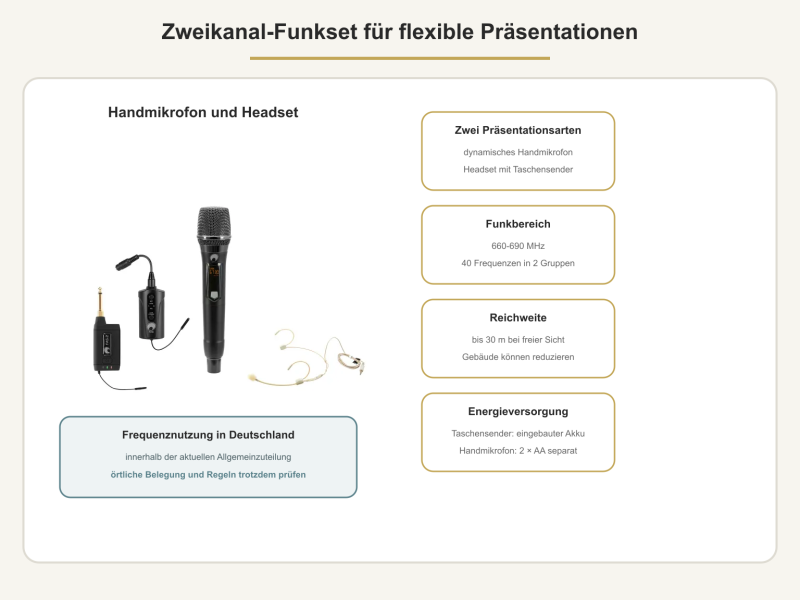

Das enthaltene Zweikanal-System umfasst einen Empfänger, ein dynamisches Handmikrofon, einen Taschensender und ein Headset. Es arbeitet im Bereich 660–690 MHz, stellt 40 Frequenzen in zwei Gruppen bereit und erreicht laut Hersteller bei freier Sicht bis zu 30 m. Gebäude, Abschattung und die örtliche Funkumgebung können die Reichweite reduzieren.
Frequenznutzung: Der Frequenzbereich liegt innerhalb der aktuellen deutschen Allgemeinzuteilung für drahtlose Mikrofone. Ein Schutz vor Störungen besteht nicht; örtliche Belegung und die am Einsatzort geltenden Regelungen sind vor dem Betrieb zu prüfen.
Geprüfter Signalweg

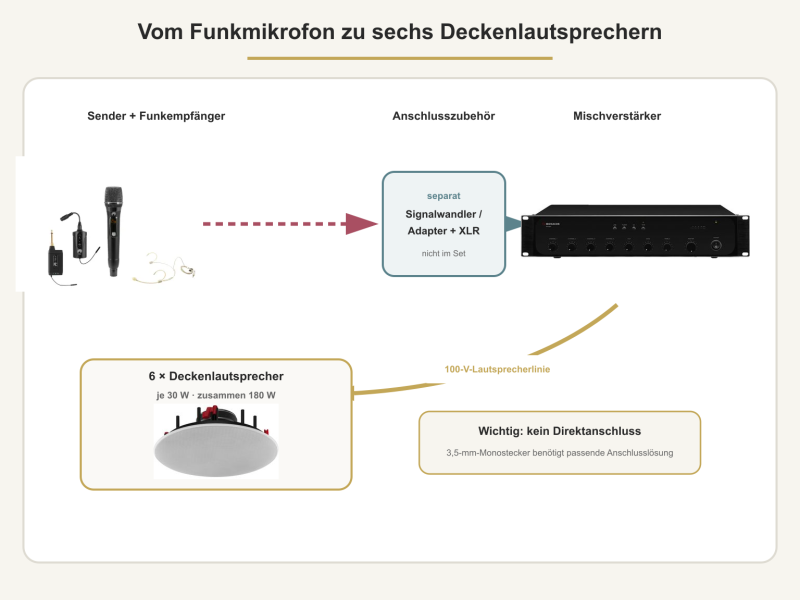

Der Funkempfänger endet mit einem 3,5-mm-Monostecker. Der Mischverstärker besitzt XLR-Mikrofoneingänge und Cinch-Line-Eingänge, jedoch keinen passenden 3,5-mm-Eingang. Deshalb werden ein geeigneter passiver Signalwandler beziehungsweise Adapter und eine passende XLR-Signalleitung separat benötigt. Beide Positionen werden als Zubehör zugeordnet.
Erforderliches Anschlusszubehör: Signalwandler/Adapter für den 3,5-mm-Ausgang des Funkempfängers sowie passende XLR-Signalleitung. Diese Positionen sind nicht im Set enthalten und werden separat angeboten.
Lieferumfang

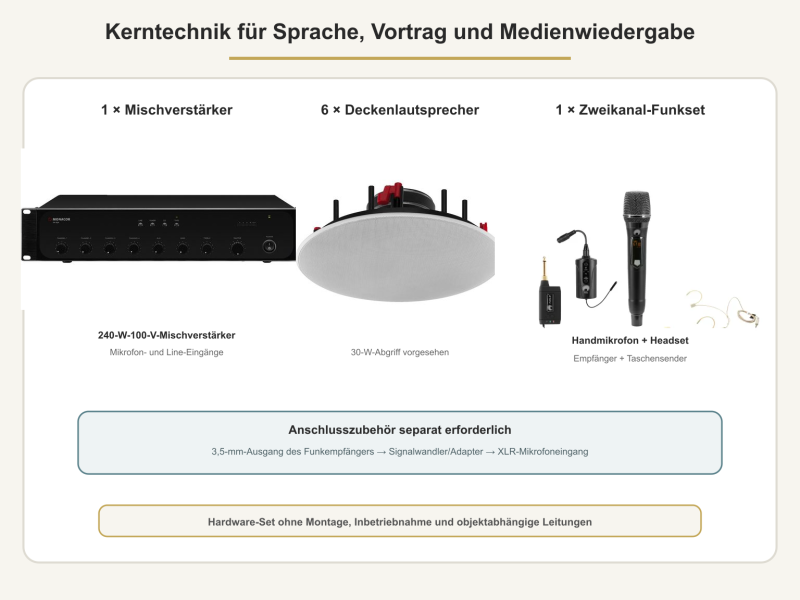

- 1 × 240-W-100-V-Mischverstärker
- 6 × 100-V-Hi-Fi-Deckenlautsprecher in Weiß
- 1 × Zweikanal-Funkset mit Empfänger, dynamischem Handmikrofon, Taschensender und Headset
- serienmäßiges Zubehör der genannten Geräte
Nicht enthalten: Montage, Inbetriebnahme, Signalwandler beziehungsweise Adapter, XLR-Signalleitung, objektabhängige 100-V-Lautsprecherleitung, Batterien für das Handmikrofon, Befestigungen außerhalb des herstellerseitigen Lieferumfangs und sonstiges Installationsmaterial.
Technische Daten der enthaltenen Geräte

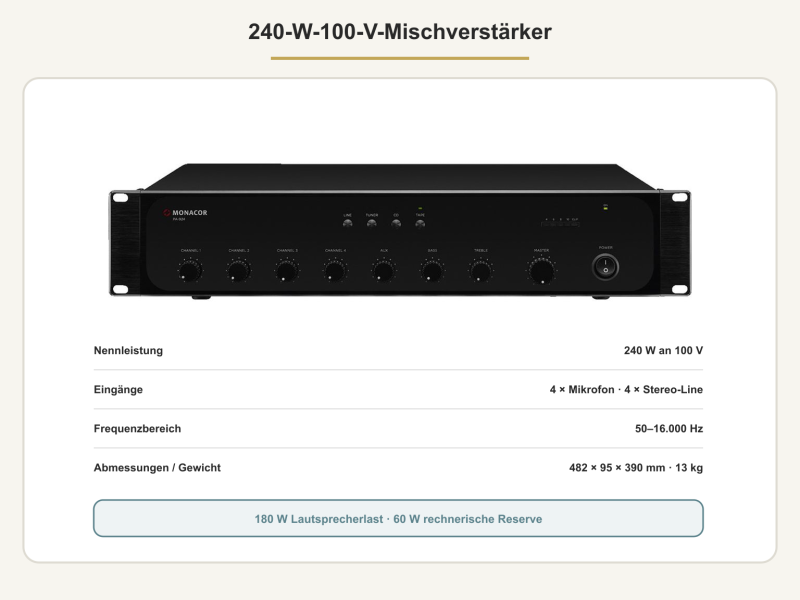

240-W-100-V-Mischverstärker
| Nennleistung | 240 W an 100 V; 240 W an 70 V; 240 W an 4 ? |
|---|
| Eingänge | 4 × symmetrischer Mikrofon/Line-Eingang; 4 × Stereo-Line über Cinch |
|---|
| Frequenzbereich / Klirr | 50–16.000 Hz; < 0,1 % |
|---|
| Störabstand / Phantomspeisung | > 75 dB; 48 V |
|---|
| Stromversorgung | 230 V AC, 50 Hz, 640 VA; alternativ 24 V DC, 18 A |
|---|
| Abmessungen / Gewicht | 482 × 95 × 390 mm; 2 HE; 13 kg |
|---|

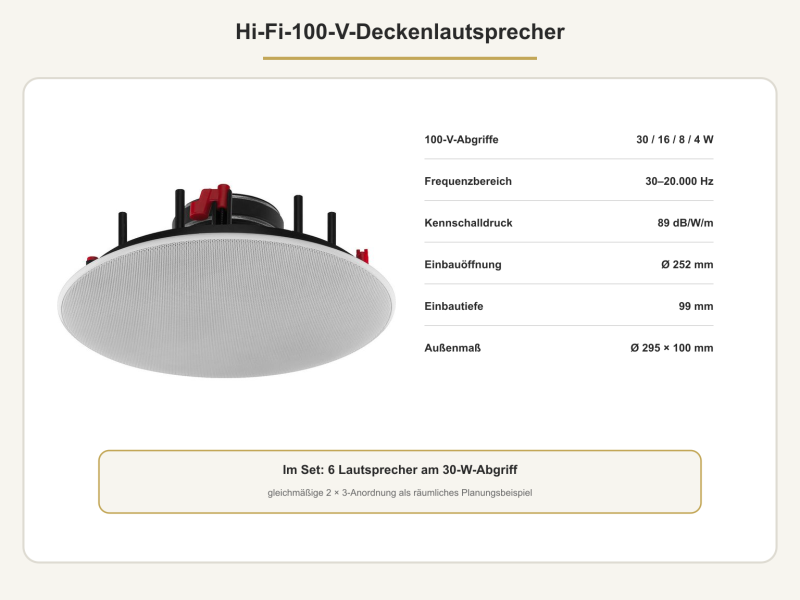

Hi-Fi-100-V-Deckenlautsprecher
| Übertragung / Leistung | 100 V oder 8 ?; 30 / 16 / 8 / 4 W an 100 V; im Set 30 W |
|---|
| Bestückung | 2-Wege-Koaxialsystem mit 20-cm-Tieftöner und 25-mm-Seidenkalotte |
|---|
| Frequenzbereich / Kennschalldruck | 30–20.000 Hz; 89 dB/W/m |
|---|
| Einbau | Einbauöffnung Ø 252 mm; Einbautiefe 99 mm; geeignete Deckenstärke 6–35 mm |
|---|
| Außenmaß / Gewicht | Ø 295 × 100 mm; 2 kg |
|---|
Zweikanal-Funkset
| System | Zweikanal-Empfänger, dynamisches Handmikrofon, Taschensender und Headset |
|---|
| Funkbereich / Frequenzen | 660–690 MHz; 40 Frequenzen in zwei Gruppen |
|---|
| Reichweite / Audioübertragung | bis 30 m bei freier Sicht; 48 kHz |
|---|
| Stromversorgung | Taschensender mit eingebautem Akku; Handmikrofon mit 2 × Mignon/AA, separat erforderlich |
|---|
| Empfängerausgang | 3,5-mm-Monostecker; passende Anschlusslösung zum Mischverstärker separat erforderlich |
|---|

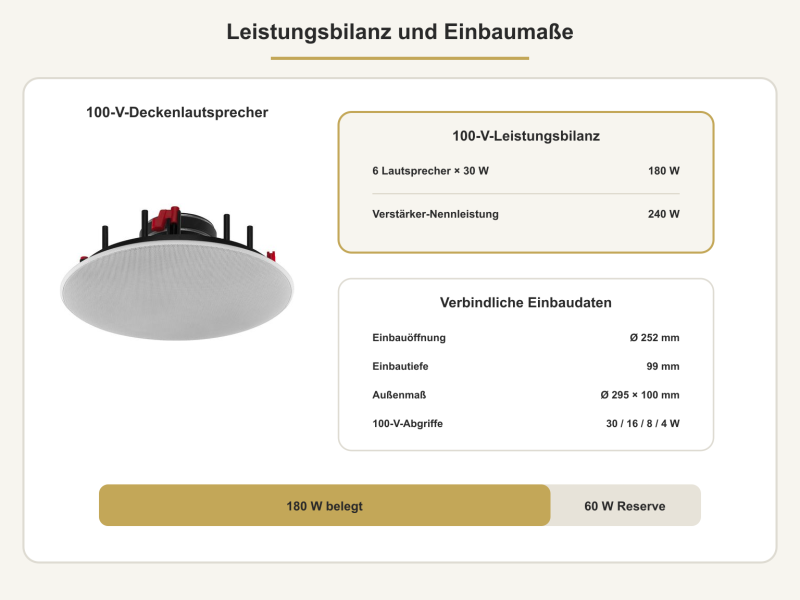

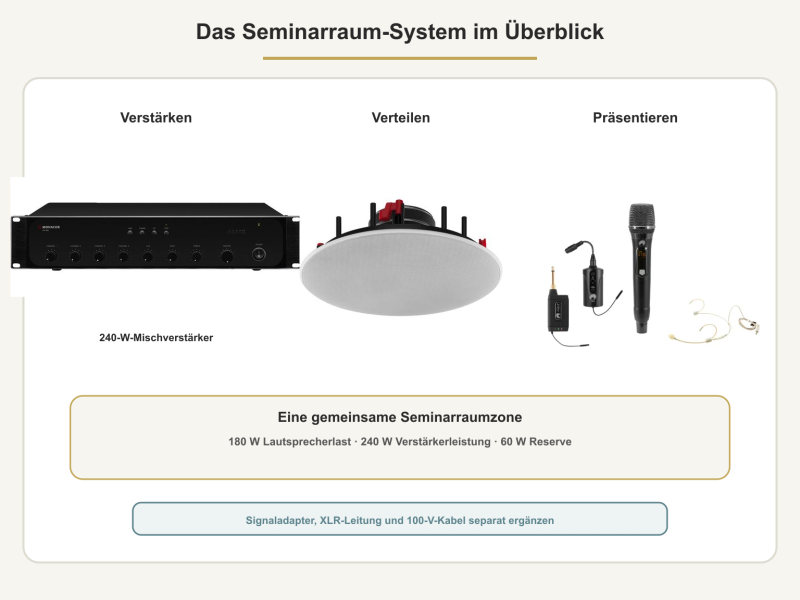

Leistungsbilanz: 180 W vorgesehene 100-V-Lautsprecherlast an 240 W Nennleistung. Es verbleiben 60 W rechnerische Reserve.
Planung und passendes Zubehör
Die räumliche Darstellung zeigt ein praxisnahes Positionierungsbeispiel. Raumakustik, Deckenaufbau, gewünschter Pegel und Leitungswege sind objektbezogen zu prüfen. Signalwandler, XLR-Signalleitung und geeignete 100-V-Lautsprecherleitung werden separat über das Zubehör ergänzt.
PDF-Datenblatt
Set-Aufbau, räumliche Positionierung, Signalweg, Funkdaten, Einbaumaße und Leistungsbilanz kompakt zusammengefasst.
