Praxisbeschallung mit vier getrennt regelbaren Lautsprecherlinien: Dieses komplette 100-V-Set verteilt Hintergrundmusik gleichmäßig auf Empfang, Wartebereich und Behandlungsräume. Vier Deckenlautsprecher versorgen den zentralen Bereich, sechs Wandlautsprecher drei weitere Räume. Die gemeinsame Programmquelle wird am 240-W-Mischverstärker gewählt; die Lautstärke lässt sich für jede der vier Linien separat abstufen.
Vier Bereiche mit passender Lautsprecherverteilung
- Zone 1 – Empfang, Wartebereich und Flur: 4 × 100-V-Deckenlautsprecher mit je 8 W, zusammen 32 W
- Zone 2 – Behandlungsraum 1: 2 × 100-V-Wandlautsprecher mit je 15 W, zusammen 30 W
- Zone 3 – Behandlungsraum 2: 2 × 100-V-Wandlautsprecher mit je 15 W, zusammen 30 W
- Zone 4 – Behandlungsraum 3 oder Personalbereich: 2 × 100-V-Wandlautsprecher mit je 15 W, zusammen 30 W

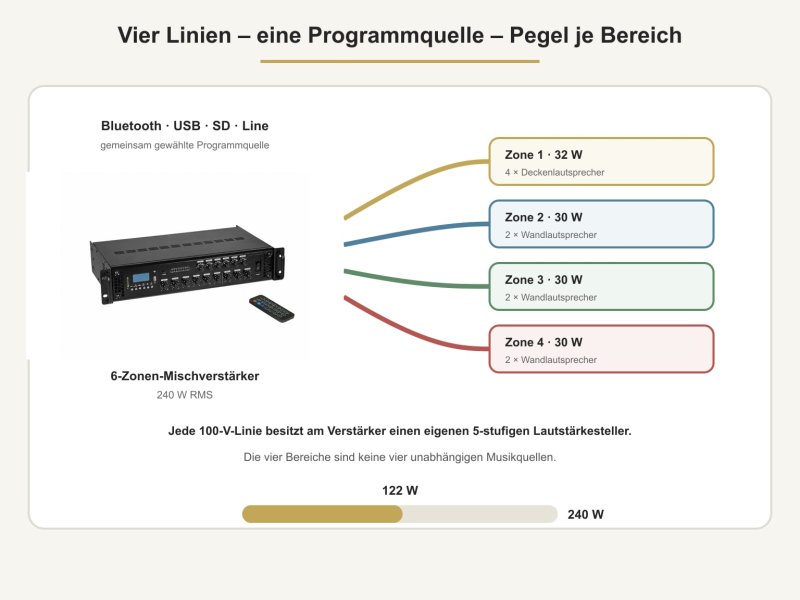

Bedienlogik: Die vier 100-V-Ausgänge führen dieselbe gewählte Programmquelle. Der Pegel ist je Linie über einen eigenen 5-stufigen Lautstärkesteller regelbar. Das System stellt keine vier voneinander unabhängigen Musikquellen bereit.

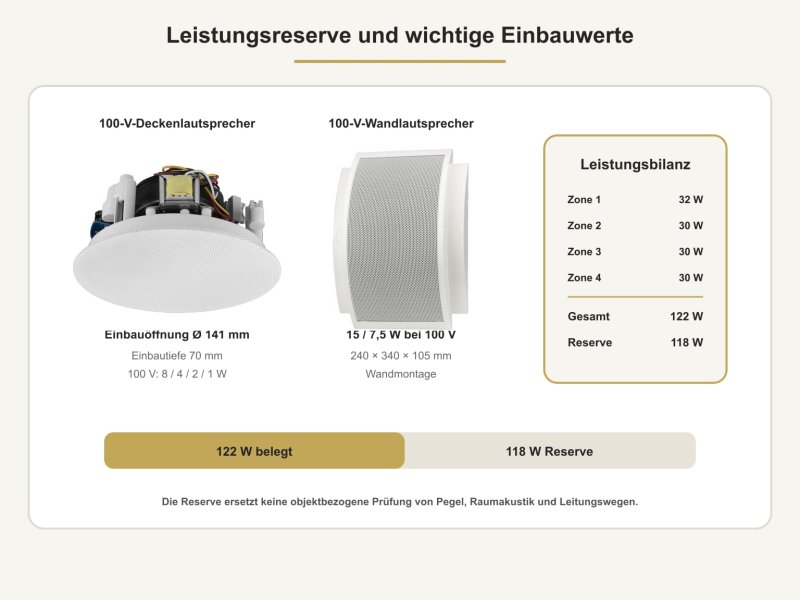

122 W Last mit großzügiger Leistungsreserve
Die zehn Lautsprecher belegen bei der vorgesehenen 100-V-Einstellung insgesamt 122 W. Damit verbleiben am 240-W-RMS-Verstärker 118 W beziehungsweise rund 49 Prozent Reserve. Das schafft einen robusten Betriebspunkt und Spielraum für die objektbezogene Pegelanpassung.

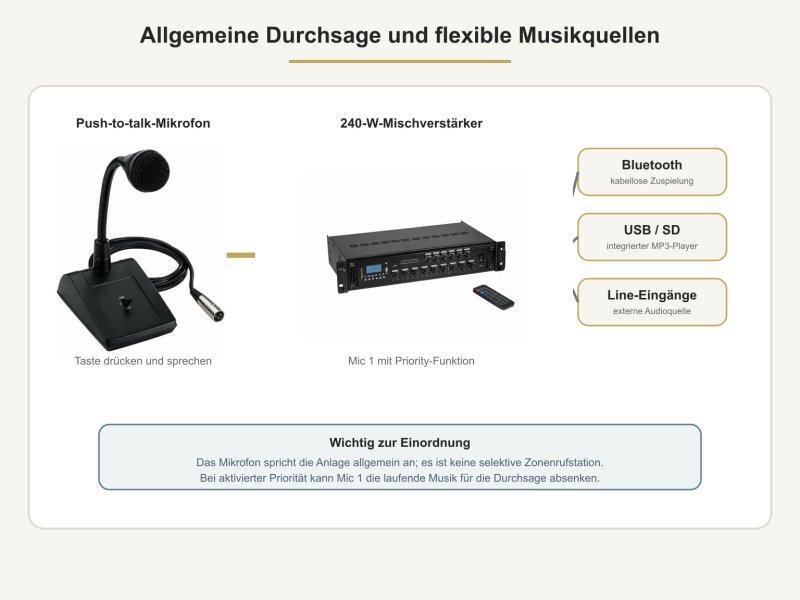

Musikquellen und allgemeine Durchsagen
Der 240-W-Mischverstärker spielt Musik über Bluetooth, USB, SD-Karte oder angeschlossene Line-Quellen ab. Das Push-to-talk-Tischmikrofon ermöglicht allgemeine Durchsagen. Am Mikrofoneingang 1 kann die Priority-Funktion die laufende Musik während einer Durchsage absenken.
Keine selektive Zonenrufstation: Das mitgelieferte Mikrofon spricht die Anlage allgemein an. Eine gezielte Durchsage nur in eine einzelne Zone ist mit dieser Zusammenstellung nicht vorgesehen.

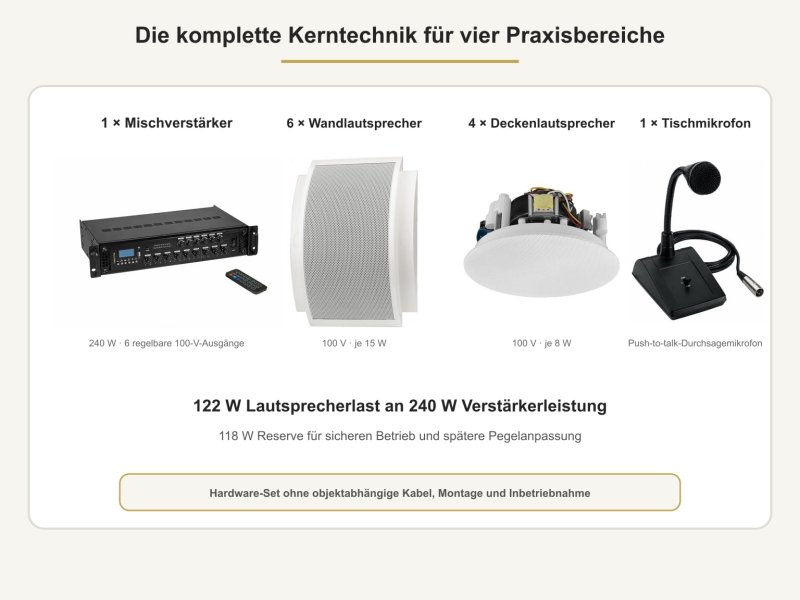

Lieferumfang
- 1 × 6-Zonen-ELA-Mischverstärker, 240 W RMS
- 6 × 100-V-Wandlautsprecher in Weiß
- 4 × 100-V-Deckenlautsprecher in Weiß
- 1 × Push-to-talk-Tischmikrofon
- serienmäßig enthaltenes Zubehör der genannten Geräte
Nicht enthalten: Montage, Inbetriebnahme, objektabhängige Lautsprecherleitungen, Befestigungen und sonstiges Installationsmaterial. Passende 100-V-Lautsprecherkabel können separat über das Zubehör ergänzt werden.
Die enthaltenen Geräte im Detail

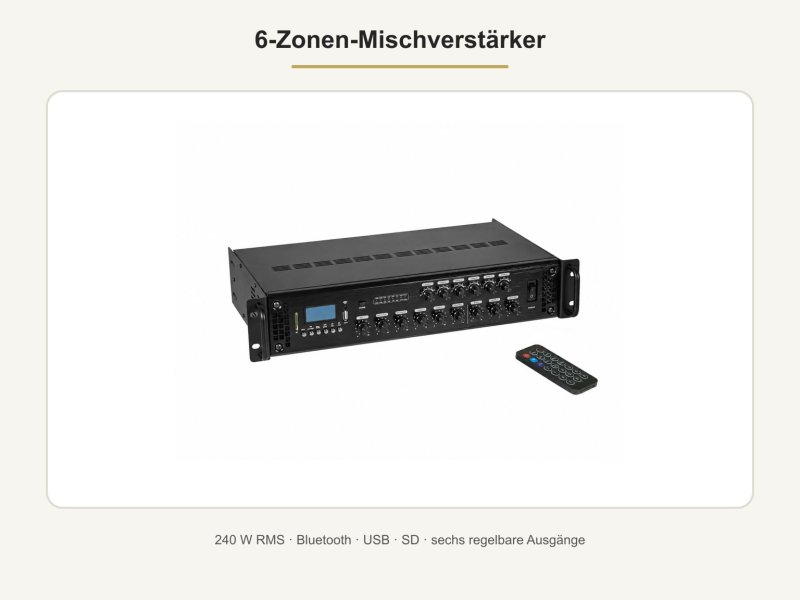

6-Zonen-Mischverstärker
| Ausgangsleistung | 240 W RMS; Class-AB-Verstärker |
|---|
| Lautsprecherausgänge | 6 regelbare Zonen; 100 V, 70 V oder 4-16 Ohm über Schraubklemmen |
|---|
| Wiedergabe | Bluetooth sowie MP3 von USB-Geräten und SD-Karten bis 32 GB, FAT32 |
|---|
| Eingänge / Ausgang | 3 Mikrofoneingänge; 3 Stereo-Cinch-Line-Eingänge; 1 Stereo-Cinch-Line-Ausgang |
|---|
| Frequenzbereich / Klirrfaktor | 50-18.000 Hz; < 0,5 % bei 1 kHz |
|---|
| Stromversorgung | 230 V AC, 50 Hz; 480 W Gesamtanschlusswert; Schutzklasse I |
|---|
| Abmessungen / Gewicht | 483 × 92 × 320 mm; 19 Zoll, 2 HE; 6,9 kg |
|---|

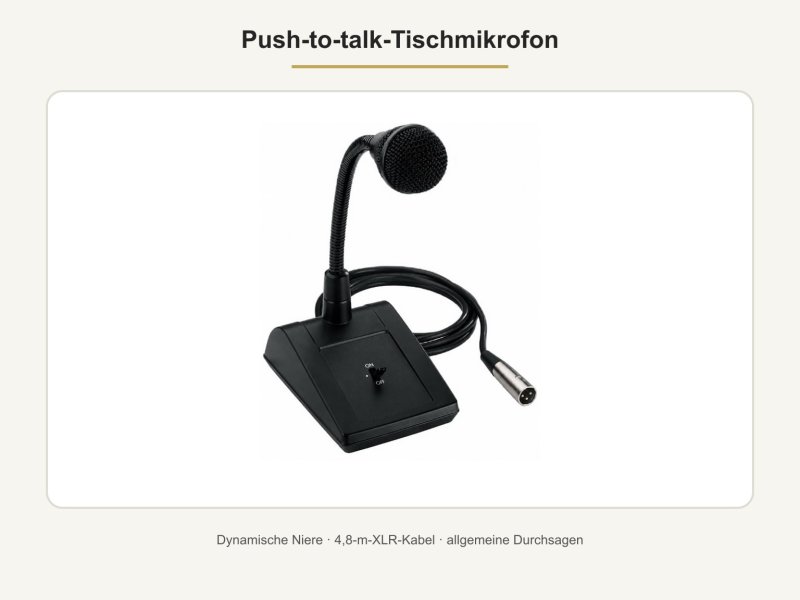

Push-to-talk-Tischmikrofon
| System / Charakteristik | Dynamisch; Niere; geräuscharmer Push-to-talk-Taster |
|---|
| Frequenzbereich / Impedanz | 60-12.000 Hz; 600 Ohm; 3,2 mV/Pa |
|---|
| Schwanenhals / Anschluss | 310 mm; 4,8-m-Kabel mit symmetrischem XLR-Stecker |
|---|
| Pultgehäuse / Gewicht | 120 × 60 × 160 mm; 1,02 kg |
|---|

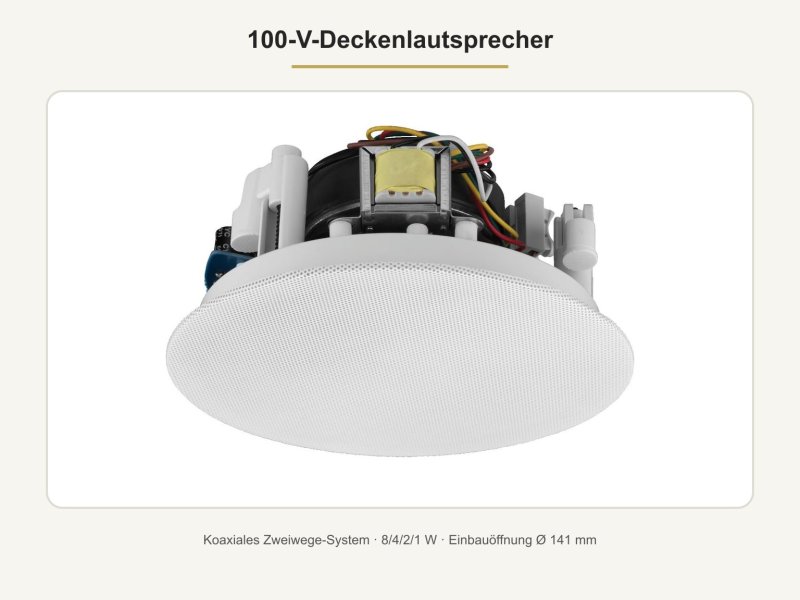

100-V-Deckenlautsprecher
| Übertragung / Leistung | 100 V oder 8 Ohm; 8/4/2/1 W bei 100 V; 15 W RMS bei 8 Ohm |
|---|
| Bestückung / Frequenzbereich | 2-Wege-Koaxialsystem mit 10-cm-Tieftöner und 20-mm-Seidenkalotte; 70-20.000 Hz |
|---|
| Kennschalldruck / Maximalpegel | 85 dB/W/m; 96 dB |
|---|
| Einbau | Einbauöffnung Ø 141 mm; Einbautiefe 70 mm; für 8-30 mm Wand-/Deckenstärke |
|---|
| Außenmaß / Gewicht | Ø 158 × 72 mm; 0,93 kg; zwei magnetisch befestigte Schutzgitter beiliegend |
|---|

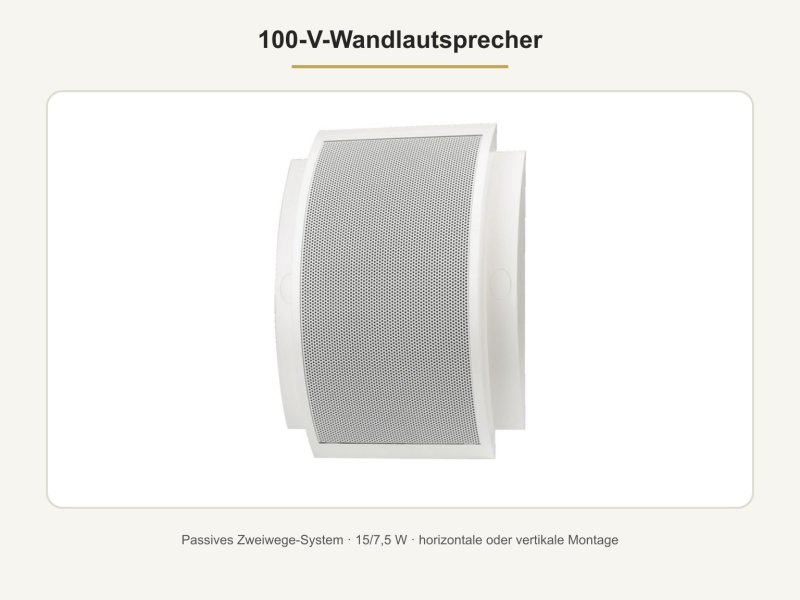

100-V-Wandlautsprecher
| System / Leistung | Passives 2-Wege-System; 15/7,5 W bei 100 V |
|---|
| Frequenzbereich / Kennschalldruck | 100-20.000 Hz; 91 dB/W/m |
|---|
| Abstrahlwinkel | Horizontal 120°; vertikal 100° |
|---|
| Gehäuse / Anschluss | Weißes Kunststoffgehäuse mit Metallschutzgitter; Schraubklemmen |
|---|
| Abmessungen / Gewicht | 240 × 340 × 105 mm; 1,7 kg; horizontale oder vertikale Wandmontage |
|---|
Leistungsbilanz des Sets: 122 W vorgesehene 100-V-Lautsprecherlast an 240 W RMS. Es verbleiben 118 W Leistungsreserve.
Planung und passendes Zubehör

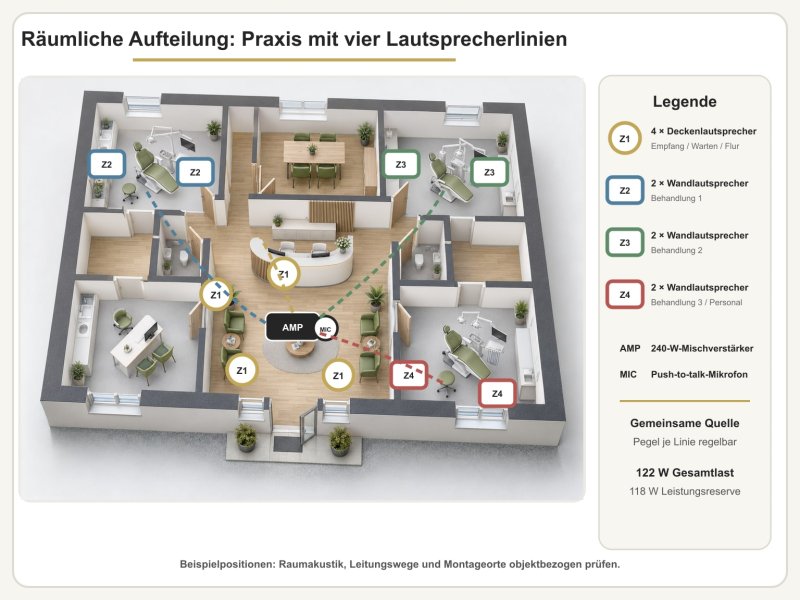

Die räumliche Darstellung zeigt ein praxisnahes Positionierungsbeispiel. Raumgröße, Deckenhöhe, Grundgeräusch, gewünschter Pegel, Wand- und Deckenaufbau sowie die tatsächlichen Leitungswege sind objektbezogen zu prüfen. Für die vier 100-V-Linien wird eine passende Lautsprecherleitung benötigt; Querschnitt und Länge richten sich nach dem jeweiligen Leitungsweg.
PDF-Datenblatt
Set-Aufbau, räumliche Positionierung, Leistungsbilanz und Bedienlogik kompakt zusammengefasst.
