Beschallungsanlage für Fitnessstudios mit vier getrennt steuerbaren Musikzonen: Dieses komplette 100-V-Set versorgt Kursraum, Trainingsfläche, Cardio- und Nebenbereiche passend zur jeweiligen Nutzung. Vier leistungsstarke Tonsäulen, zwölf kompakte Deckenlautsprecher und ein separater 15-Zoll-Subwoofer verbinden gleichmäßige Hintergrundmusik mit kräftiger Bassunterstützung im Kursbereich.

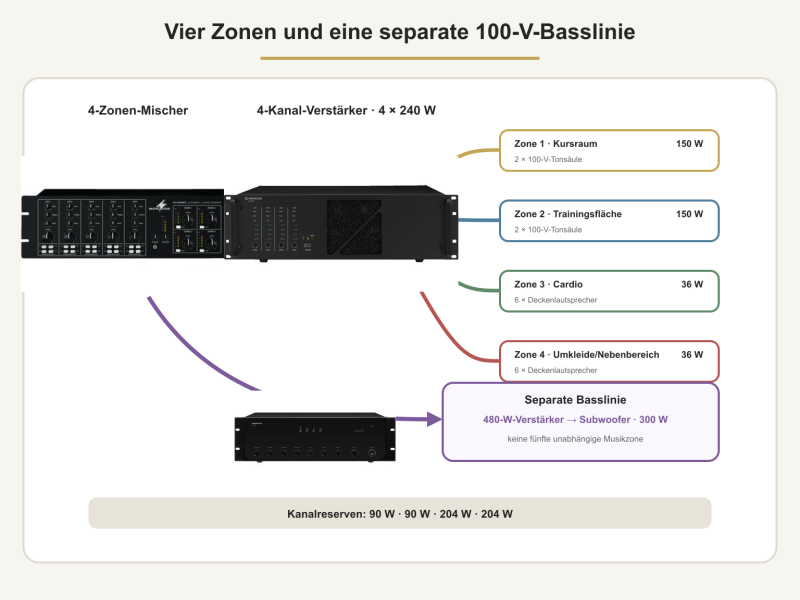

Vier Musikzonen plus separate Basslinie
- Zone 1 – Kursraum: 2 wetterfeste Tonsäulen, zusammen 150 W
- Zone 2 – Trainingsfläche: 2 wetterfeste Tonsäulen, zusammen 150 W
- Zone 3 – Cardiobereich: 6 Deckenlautsprecher, zusammen 36 W
- Zone 4 – Umkleide/Nebenbereich: 6 Deckenlautsprecher, zusammen 36 W
- Separate Basslinie: 15-Zoll-Installationssubwoofer am 300-W-Abgriff
Zonenlogik: Der 4-Zonen-Mischer verteilt angeschlossene Quellen gezielt auf vier Musikzonen. Die Basslinie erhält das vorgesehene Musiksignal über einen eigenen Verstärker, ist aber keine fünfte unabhängig routbare Zone.

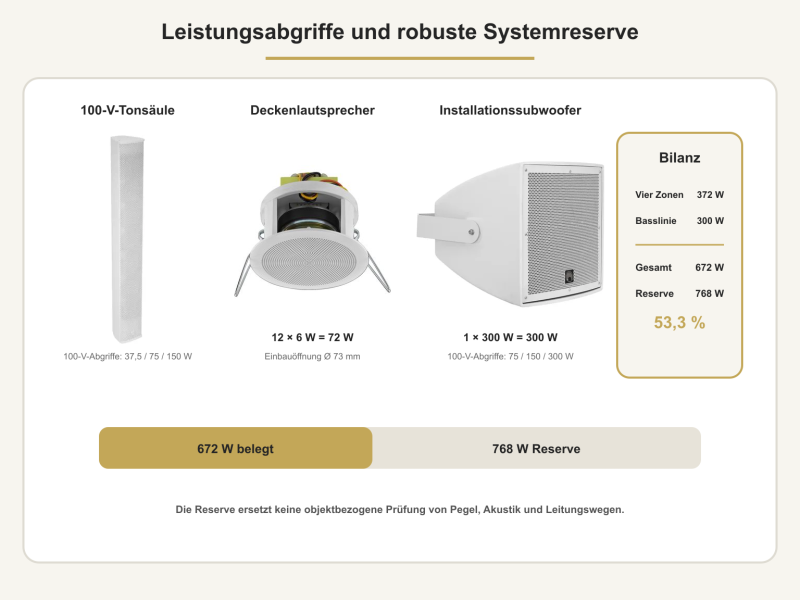

672 W Lautsprecherlast mit 768 W Gesamtreserve
Die vier Programmzonen belegen am 4-Kanal-Verstärker 372 W. Die separate Basslinie arbeitet mit 300 W. Insgesamt stehen 1.440 W Nennleistung einer vorgesehenen 100-V-Gesamtlast von 672 W gegenüber.

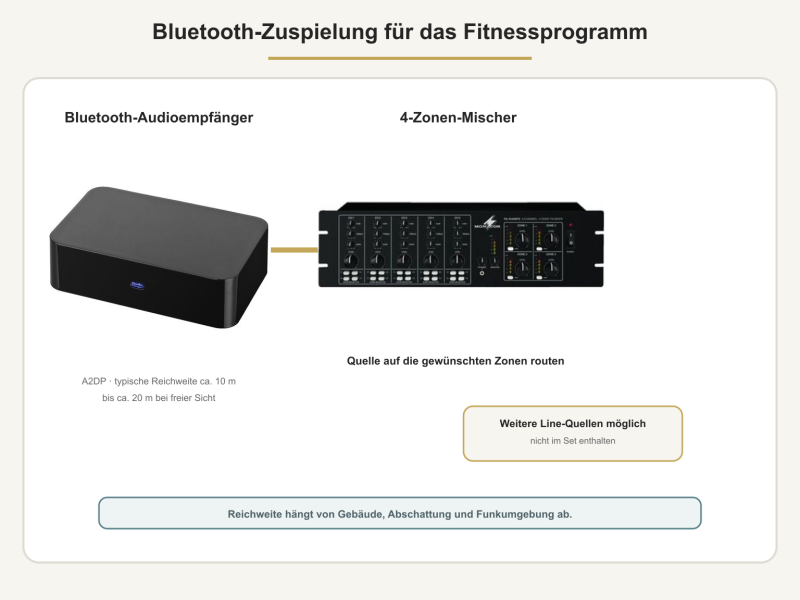

Bluetooth-Musik und flexible Quellenverteilung
Der enthaltene Bluetooth-Audioempfänger überträgt Musik eines kompatiblen Smartphones, Tablets oder Computers an den 4-Zonen-Mischer. Dort lässt sich jede Quelle auf die gewünschten Bereiche routen und jede Zone im Pegel einstellen.
Funkhinweis: Typisch etwa 10 m, bei freier Sicht bis etwa 20 m. Gebäudeaufbau und örtliche Funkumgebung können die Reichweite reduzieren.

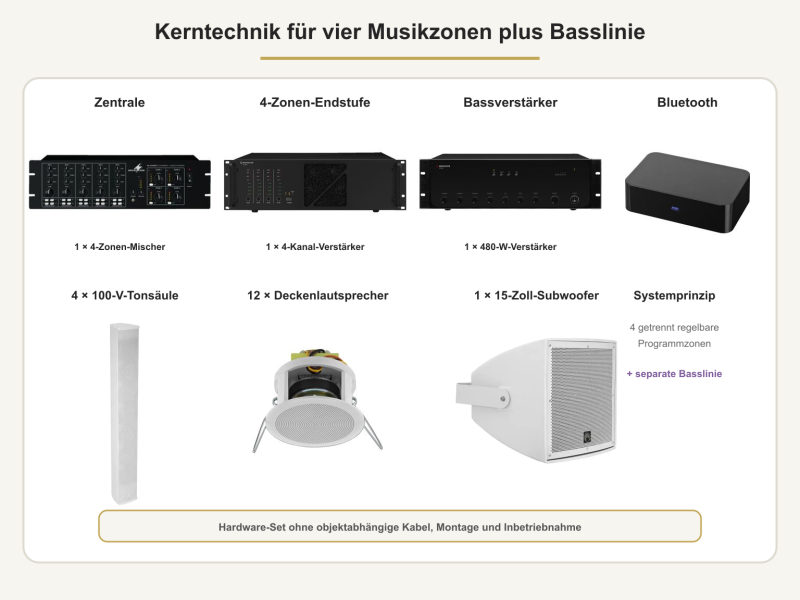

Lieferumfang

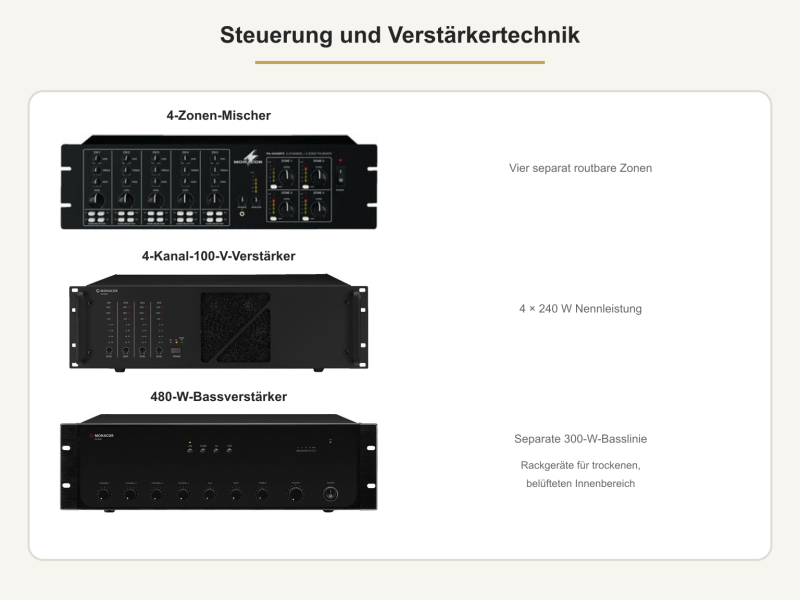

- 1 × 4-Zonen-Audiomischer
- 1 × 4-Kanal-100-V-Leistungsverstärker mit 4 × 240 W
- 1 × 480-W-100-V-Mischverstärker für die Basslinie
- 4 × wetterfeste 100-V-Tonsäule in Weiß mit Montagebügel
- 12 × kompakter 100-V-Deckenlautsprecher in Weiß
- 1 × wetterfester 15-Zoll-100-V-Installationssubwoofer in Weiß mit Montagebügel
- 1 × Bluetooth-Audioempfänger einschließlich Netzteil und Anschlusskabeln
- serienmäßiges Zubehör der genannten Geräte
Nicht enthalten: Montage, Inbetriebnahme, objektabhängige Lautsprecher- und Signalleitungen, Befestigungen außerhalb des genannten Lieferumfangs sowie sonstiges Installationsmaterial. Passende 100-V-Lautsprecherkabel können über das Zubehör ergänzt werden.
Technische Daten der enthaltenen Geräte
4-Zonen-Audiomischer
| Kanäle / Zonen | 5 Eingangskanäle; 4 frei routbare Zonen |
|---|
| Eingänge | 3 × Mikrofon/Line über XLR-/6,3-mm-Kombibuchse; 2 × Stereo-Line über Cinch |
|---|
| Frequenzbereich / Klirr | 50–17.000 Hz; < 1 % |
|---|
| Abmessungen / Gewicht | 482 × 133 × 220 mm; 4,5 kg |
|---|
4-Kanal-100-V-Leistungsverstärker
| Nennleistung | 4 × 240 W an 100 V; 960 W gesamt |
|---|
| Set-Belegung | 150 / 150 / 36 / 36 W; Kanalreserven 90 / 90 / 204 / 204 W |
|---|
| Frequenzbereich / Störabstand | 55–17.000 Hz; > 90 dB(A) |
|---|
| Abmessungen / Gewicht | 483 × 133 × 370 mm; 28 kg |
|---|
480-W-100-V-Mischverstärker
| Nennleistung / Set-Belegung | 480 W an 100 V; 300 W für die Basslinie |
|---|
| Eingänge | 4 × symmetrischer Mikrofoneingang; 4 × Stereo-Line-Eingang |
|---|
| Frequenzbereich / Klirr | 50–16.000 Hz; < 0,1 % |
|---|
| Abmessungen / Gewicht | 482 × 137 × 395 mm; 19 kg |
|---|

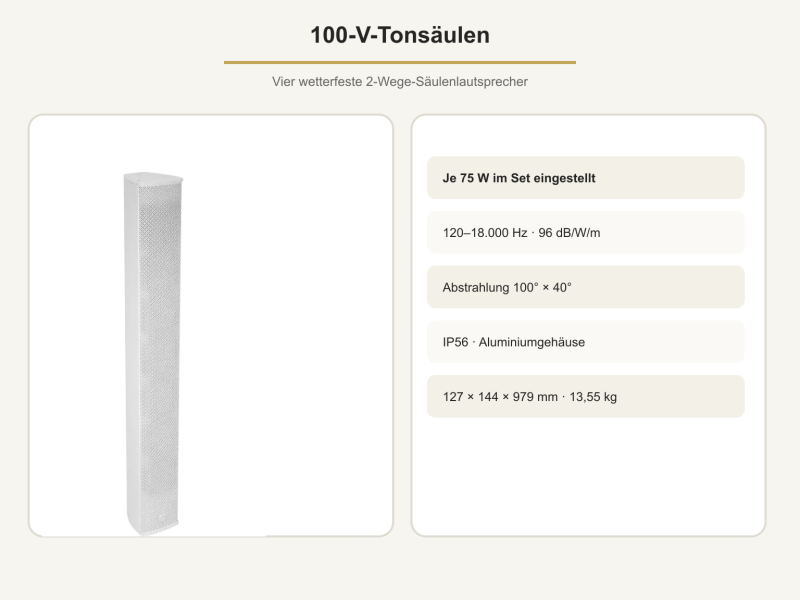

Wetterfeste 100-V-Tonsäule
| System / Leistung | 2-Wege-System; 150 W RMS an 100 V; Abgriffe 37,5 / 75 / 150 W; im Set 75 W |
|---|
| Bestückung | 6 × 10-cm-Tieftöner und 1 × 1-Zoll-Kompressionstreiber |
|---|
| Frequenzbereich / Kennschalldruck | 120–18.000 Hz; 96 dB/W/m; maximal 125 dB |
|---|
| Abstrahlung / Schutzart | 100° × 40°; IP56 |
|---|
| Abmessungen / Gewicht | 127 × 144 × 979 mm; 13,55 kg |
|---|

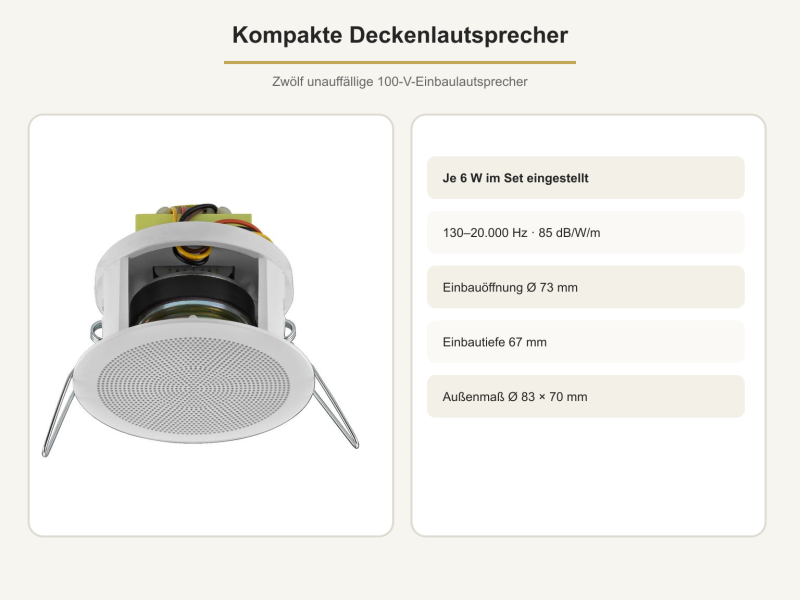

Kompakter 100-V-Deckenlautsprecher
| Leistung | 6 / 3 / 1,5 W an 100 V; im Set 6 W |
|---|
| Frequenzbereich / Kennschalldruck | 130–20.000 Hz; 85 dB/W/m |
|---|
| Einbau | Einbauöffnung Ø 73 mm; Einbautiefe 67 mm |
|---|
| Außenmaß / Gewicht | Ø 83 × 70 mm; 325 g |
|---|

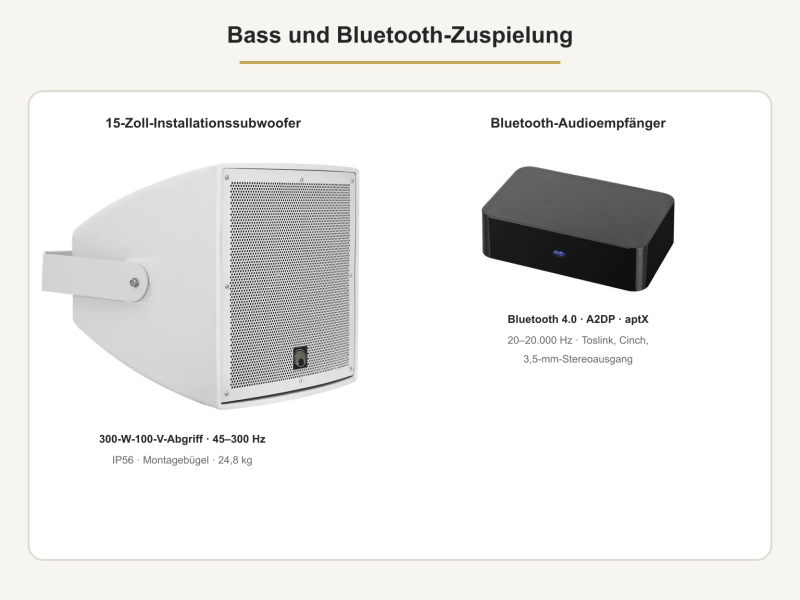

15-Zoll-100-V-Installationssubwoofer
| Leistung | 400 W RMS; 100-V-Abgriffe 75 / 150 / 300 W; im Set 300 W |
|---|
| Frequenzbereich / Maximalpegel | 45–300 Hz; maximal 130 dB |
|---|
| Bauart / Schutzart | 15-Zoll-Bassreflexsystem; IP56; Montagebügel enthalten |
|---|
| Abmessungen / Gewicht | 490 × 500 × 520 mm; 24,8 kg |
|---|
Bluetooth-Audioempfänger
| Bluetooth / Profil | Bluetooth 4.0, Klasse 2; A2DP; aptX |
|---|
| Frequenzbereich / Klirr | 20–20.000 Hz; 0,05 % |
|---|
| Reichweite | 10 m typisch; bis 20 m bei freier Sicht |
|---|
| Audioausgänge | Toslink optisch/digital; Cinch digital; 3,5-mm-Stereoklinke analog |
|---|
| Abmessungen / Gewicht | 91 × 25 × 57 mm; 60 g |
|---|
Leistungsbilanz: 672 W vorgesehene 100-V-Lautsprecherlast an 1.440 W Nennleistung. Es verbleiben insgesamt 768 W rechnerische Reserve.
Planung und passendes Zubehör

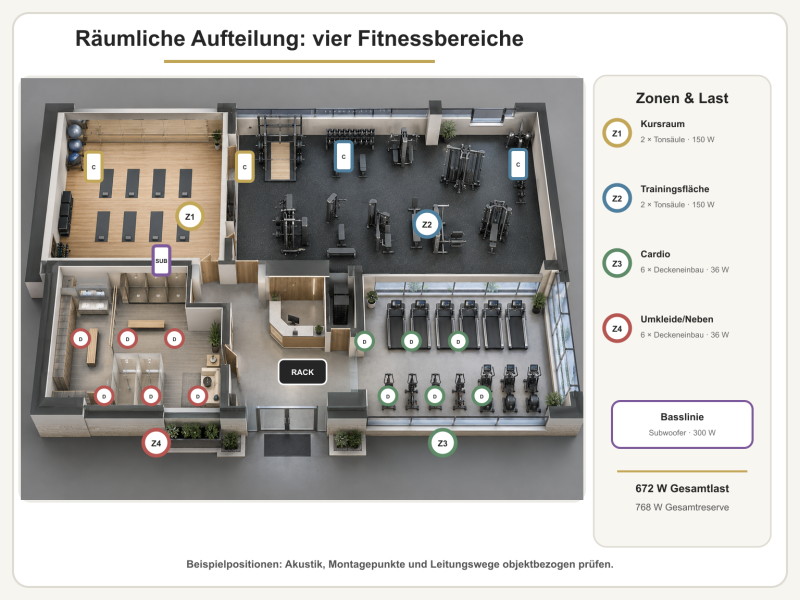

Die räumliche Darstellung zeigt ein praxisnahes Positionierungsbeispiel. Raumgrößen, Deckenhöhe, Grundgeräusch, gewünschter Pegel, Wand- und Deckenaufbau sowie die tatsächlichen Leitungswege sind objektbezogen zu prüfen.
PDF-Datenblatt
Set-Aufbau, räumliche Positionierung, Leistungsbilanz, Bedienlogik und technische Daten kompakt zusammengefasst.
