Sportgelände · feste 100-Volt-Durchsageanlage
Damit jede Ansage
bis in die letzte Ecke kommt.

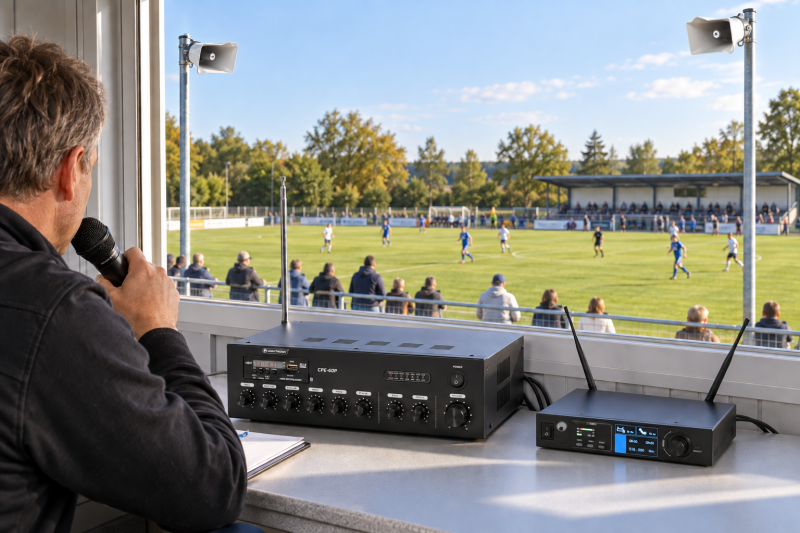

Zwei wetterfeste Druckkammerlautsprecher, ein ELA-Mischverstärker und ein Funkmikrofon – fest montiert und jederzeit einsatzbereit. Gebaut für Verständlichkeit auf großer Fläche, zum Preis einer einfachen Anlage.

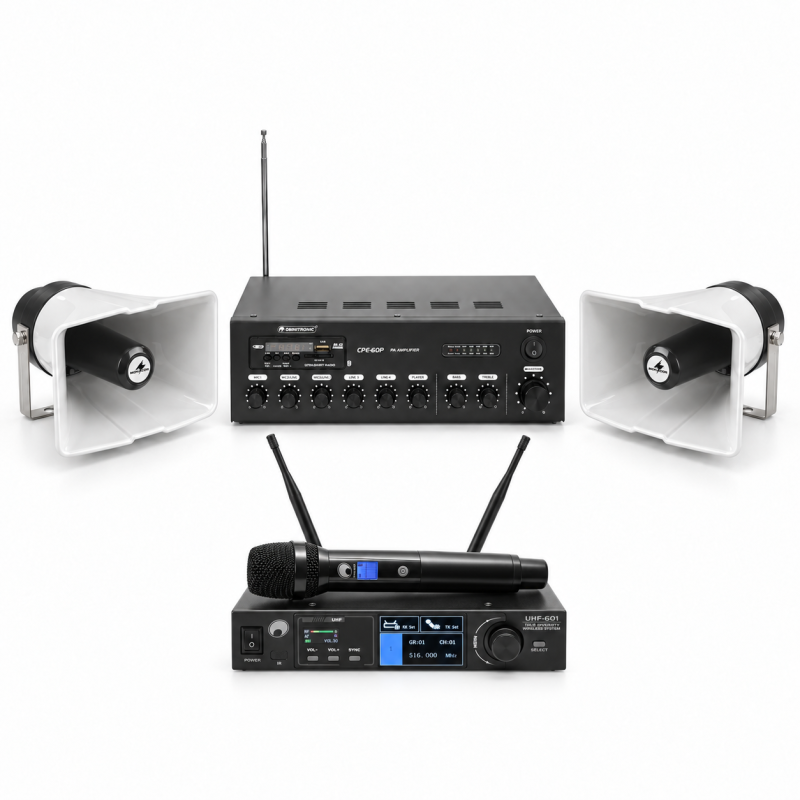

Das ist in der Grundausstattung enthalten
2×
Druckkammerlautsprecher 25 WWetterfest nach IP66, Kunststoffgehäuse, 108 dB Kennschalldruck, Montagebügel im Lieferumfang. Auf Sprachverständlichkeit ausgelegt.
1×
ELA-Mischverstärker 60 WMikrofoneingang mit Vorrangschaltung, dazu Bluetooth, USB und SD-Karte mit MP3-Spieler. Kompaktes Tischpultgehäuse für die Sprecherkabine.
1×
UHF-Funkmikrofon-Set, ein KanalEin dynamisches Handmikrofon mit True-Diversity-Empfänger, Reichweite bis 60 m bei Sichtverbindung. Anmelde- und gebührenfrei nutzbar.
Wofür diese Anlage gebaut ist
Startaufrufe, Ergebnisse, Aufstellungen, Hinweise zum Ablauf, Sicherheitsdurchsagen: Überall dort, wo Information wichtiger ist als Klang, ist eine Durchsageanlage die richtige und die deutlich günstigere Wahl.
Der Druckkammerlautsprecher ist dafür der spezialisierte Lautsprecher. Er bündelt den Schall stark und erreicht 108 dB bei einem Watt – elf Dezibel mehr als ein Musikhorn gleicher Leistung. Im Klartext: Er trägt bei gleicher Verstärkerleistung spürbar weiter. Genau deshalb sitzt er auf Sportanlagen, Bahnhöfen und Betriebsgeländen.
Fest montiert hat gegenüber einer mobilen Anlage zwei Vorteile: Die Lautsprecher hängen oben und strahlen von dort nach unten auf die Fläche – das erreicht bei geringerer Lautstärke mehr Leute. Und es gibt keinen Auf- und Abbau vor jeder Veranstaltung.
Was diese Anlage nicht kann
Der Frequenzbereich endet bei 10.000 Hz, und es gibt nur einen Treiber. Sprache ist damit klar und durchdringend. Musik klingt dünn. Für Einlaufmusik, Torjingles und die Musik zur Siegerehrung ist das die falsche Anlage.
Wer beides will – Ansagen und Musik, die nach Musik klingt – nimmt die Ausführung mit 2-Wege-Musikhörnern. Die kostet mehr, klingt aber in einer anderen Liga. Wir sagen das lieber vorher, als dass Sie sich hinterher ärgern.
Ausführungen
Die Grundausstattung versorgt eine Seite des Geländes. Zwei Erweiterungen lassen sich beim Bestellen auswählen, einzeln oder zusammen:
| Grundausstattung | Zwei Lautsprecher, 60-W-Verstärker, ein Funkmikrofon. Für eine Zuschauerseite oder einen abgegrenzten Bereich. |

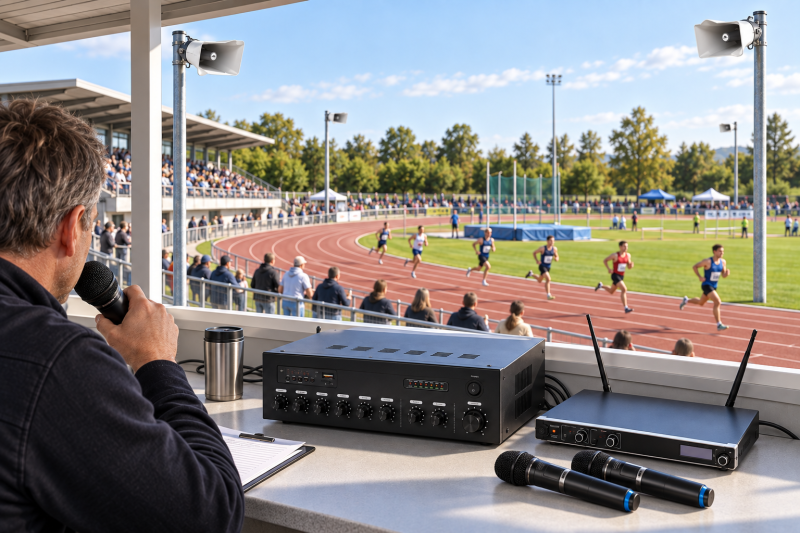

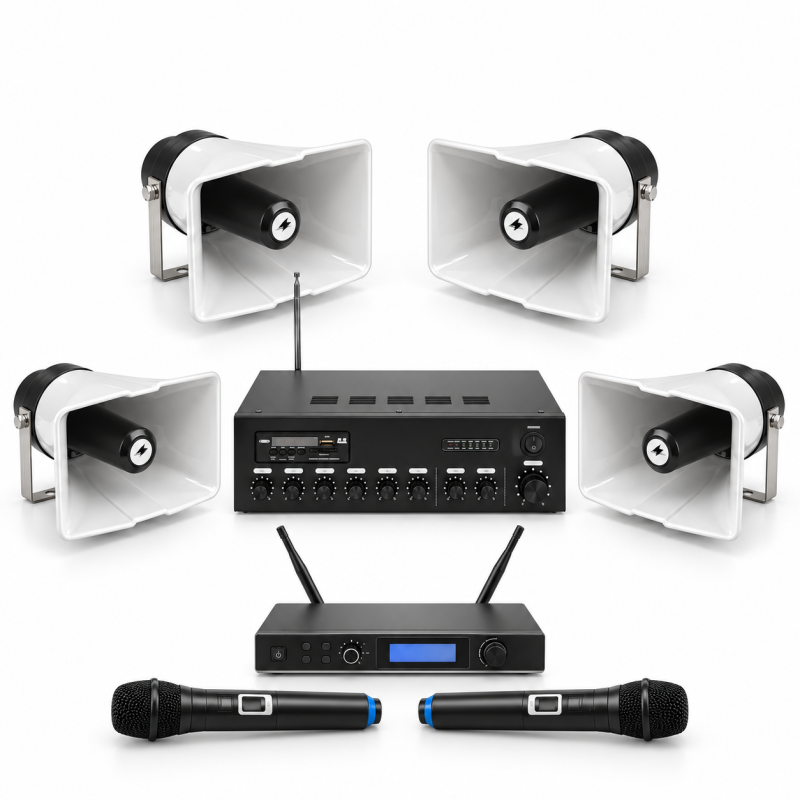

| Vier Lautsprecher | Zwei weitere Lautsprecher und der größere Verstärker mit 120 W. Für weitläufige Anlagen, mehrere Felder oder wenn auch Parkplatz und Zugänge erreicht werden sollen. |
| Zweites Funkmikrofon | Zweikanal-System mit zwei Handmikrofonen statt einem, beide gleichzeitig nutzbar. Wenn Kampfgericht und Moderation parallel sprechen oder ein Gerät in Reserve bleiben soll. |
Technische Daten
| Verstärker | 60 W an 100 V – in der Ausführung mit vier Lautsprechern 120 W |
| Mikrofoneingänge | Mic 1 mit Vorrangschaltung für Durchsagen über laufender Musik |
| Weitere Quellen | Bluetooth, USB und SD-Karte mit MP3-Spieler |
| Lautsprecher | 2 × Druckkammerlautsprecher, ein Treiber – wahlweise 4 × |
| Leistungsabgriffe je Lautsprecher | 25 / 20 / 15 / 10 / 5 W an 100 V |
| Frequenzbereich Lautsprecher | 250–10.000 Hz |
| Kennschalldruck | 108 dB (1 W / 1 m) |
| Abstrahlwinkel | 110° horizontal / 52° vertikal |
| Wetterschutz | IP66, Kunststoffgehäuse, Montagebügel im Lieferumfang; 300 × 180 × 315 mm |
| Einsatztemperatur | -20 bis +50 °C |
| Gewicht je Lautsprecher | 2,4 kg |
| Funkmikrofon | UHF-System mit einem Handmikrofon und True-Diversity-Empfänger, 823–832 und 863–865 MHz, 50–16.000 Hz, Reichweite bis 60 m bei Sichtverbindung, anmelde- und gebührenfrei – wahlweise Zweikanal-System mit zwei Handmikrofonen |
Passendes Zubehör
Das Set ist vollständig und sofort einsatzbereit. Je nachdem, wie Sie montieren und von wo aus Sie ansagen, kommen diese Teile dazu:
Masthalterung aus EdelstahlDie Lautsprecher bringen einen Bügel für die Wandmontage mit. Für die Befestigung an einem Flutlicht- oder Rundmast brauchen Sie zusätzlich eine Masthalterung – eine je Lautsprecher. Tischmikrofon für die KabineDas Funkmikrofon ist für die Moderation am Spielfeldrand gedacht. Wer regelmäßig aus der Sprecherkabine ansagt, ergänzt ein festes Tischmikrofon am Verstärker – auf Wunsch mit Gong vor der Durchsage. Lautsprecherkabel für Ihre VerlegeartDer mitgelieferte 100-m-Ring deckt die üblichen Wege innerhalb und am Gebäude ab. Wird die Leitung im Erdreich verlegt oder frei über das Gelände geführt, ist eine dafür geeignete Ausführung nötig. Sagen Sie uns, wie verlegt wird und wie lang die Strecke ist – wir nennen Ihnen die passende Ausführung und den nötigen Querschnitt.
Planung, Lärmschutz und MontageMontagehöhe, Ausrichtung, Kabelwahl, die Richtwerte der Sportanlagenlärmschutzverordnung und die Frage, ob der Verein eine Genehmigung braucht: Das ist ausführlich in unserer
Übersicht der Sportplatz-Beschallungsanlagen erklärt. Ein schriftliches Angebot mit Positionsliste für Vorstand, Sponsor oder Förderantrag erstellen wir auf Anfrage.
Fragen zur Auslegung?
Unsicher, ob Sprache genügt oder ob es doch Musik sein soll? Schreiben Sie uns, wofür die Anlage eingesetzt wird und wie groß das Gelände ist – wir sagen Ihnen ehrlich, welche Ausführung passt.
