Beschallungsanlage für Reithallen: Vier wetterfeste 100-V-Musikhörner verteilen Sprache und Musik entlang der Reitfläche. Der 240-W-Mischverstärker bündelt Bluetooth-Musik, mobiles Funkmikrofon beziehungsweise Headset und ein kabelgebundenes Push-to-talk-Tischmikrofon für feste Durchsagen.
Vier IP66-Musikhörner für eine gemeinsame Hallenzone

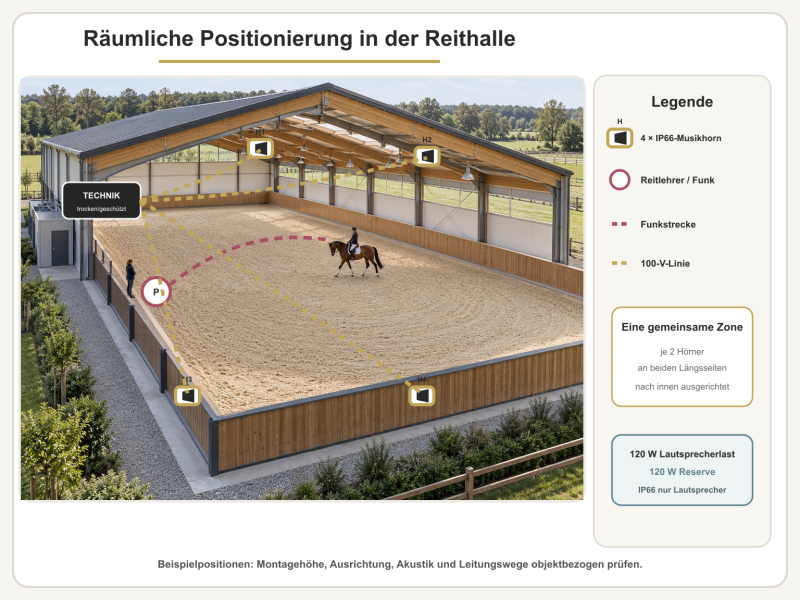

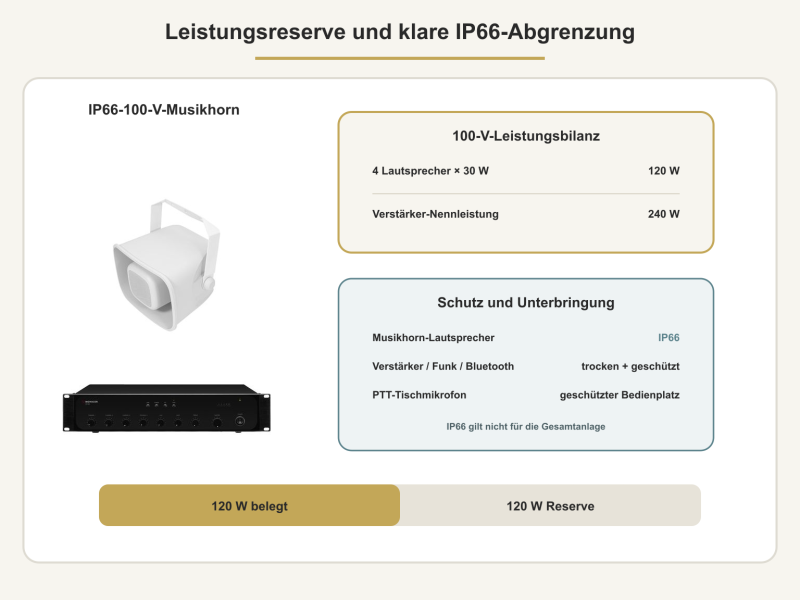

Die räumliche Beispielplanung zeigt je zwei Lautsprecher an den beiden Längsseiten, nach innen auf die Reitfläche ausgerichtet. Jeder Lautsprecher wird am 30-W-Abgriff betrieben. Daraus entstehen 120 W Gesamtlast bei 240 W Verstärkerleistung und 120 W rechnerischer Reserve.
Positionierungsbeispiel: Hallengröße, Montagehöhe, Ausrichtung, Nachhall, Grundgeräusch, gewünschter Pegel und Leitungswege sind objektbezogen zu prüfen. Eine Platzierung in direkter Reichweite von Pferden oder Reitern ist zu vermeiden.

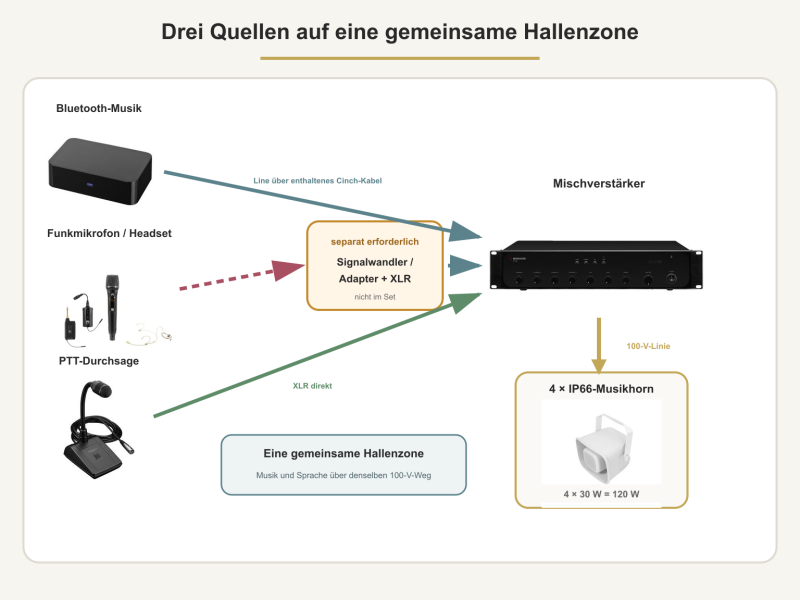

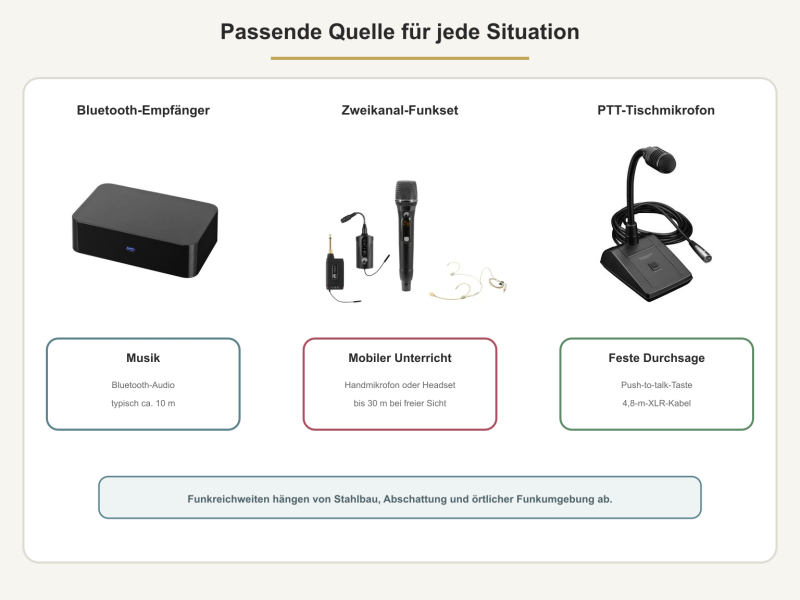

Drei Quellenwege für Unterricht, Musik und Durchsagen
- Bluetooth-Musik: analoger Line-Ausgang mit enthaltenem Anschlusskabel zum Mischverstärker
- Mobiler Unterricht: Handmikrofon oder Headset über das Zweikanal-Funkset
- Feste Durchsage: Push-to-talk-Tischmikrofon mit symmetrischem XLR-Anschluss
Erforderliches Anschlusszubehör: Für den 3,5-mm-Monoausgang des Funkempfängers sind ein geeigneter Signalwandler beziehungsweise Adapter und eine passende XLR-Signalleitung separat erforderlich.

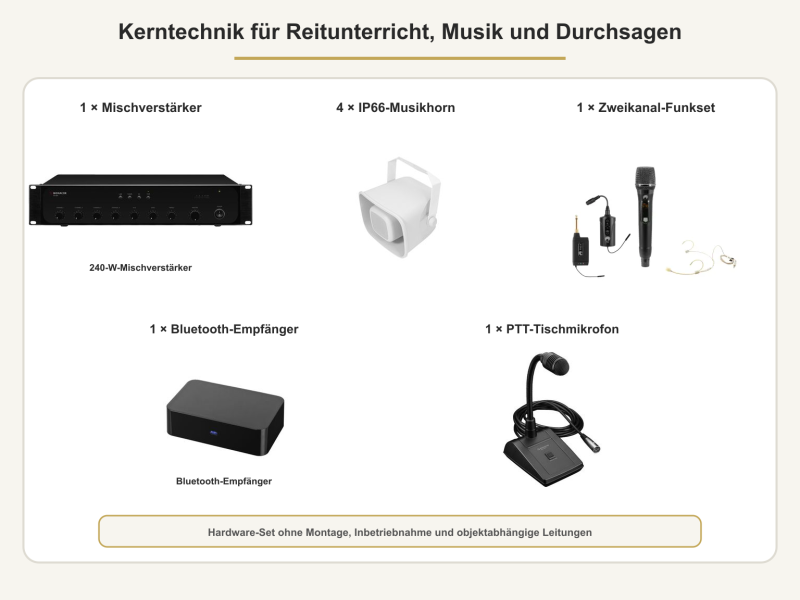

Lieferumfang
- 1 × 240-W-100-V-Mischverstärker
- 4 × wetterfestes IP66-100-V-Musikhorn mit Montagebügel
- 1 × Zweikanal-Funkset mit Empfänger, Handmikrofon, Taschensender und Headset
- 1 × Bluetooth-Audioempfänger einschließlich Netzteil und Anschlusskabeln
- 1 × dynamisches Push-to-talk-Tischmikrofon mit 4,8-m-XLR-Kabel
Nicht enthalten: Signalwandler beziehungsweise Adapter, zusätzliche XLR-Signalleitung, objektabhängige 100-V-Lautsprecherleitung, Batterien für das Handmikrofon und objektabhängiges Installationsmaterial.
Technische Daten der enthaltenen Geräte

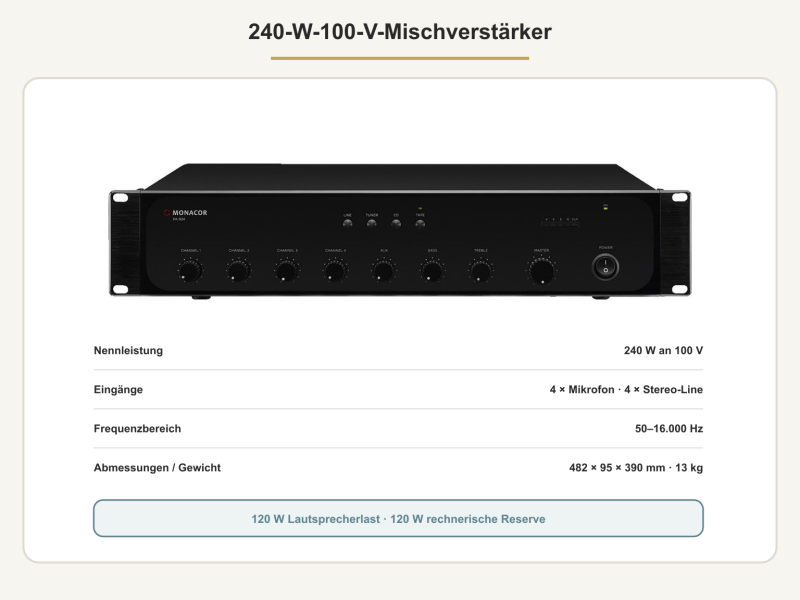

240-W-100-V-Mischverstärker
| Nennleistung | 240 W an 100 V; 240 W an 70 V; 240 W an 4 ? |
|---|
| Eingänge | 4 × symmetrischer Mikrofon/Line-Eingang; 4 × Stereo-Line über Cinch |
|---|
| Frequenzbereich | 50–16.000 Hz; Klirr < 0,1 % |
|---|
| Abmessungen / Gewicht | 482 × 95 × 390 mm; 2 HE; 13 kg |
|---|

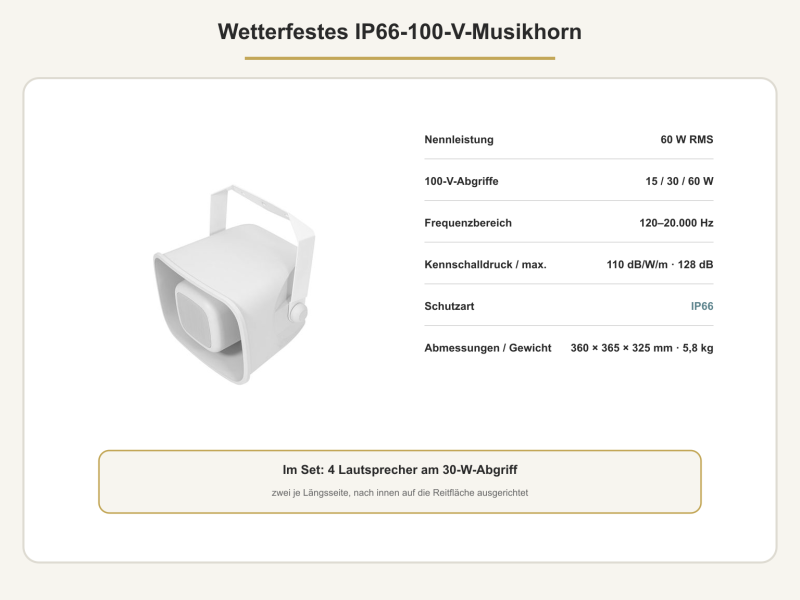

IP66-100-V-Musikhorn
| System / Leistung | 2-Wege-Horn; 60 W RMS an 100 V |
|---|
| 100-V-Abgriffe | 15 / 30 / 60 W; im Set 30 W |
|---|
| Frequenzbereich / Pegel | 120–20.000 Hz; 110 dB/W/m; maximal 128 dB |
|---|
| Schutzart / Maße | IP66; 360 × 365 × 325 mm; 5,8 kg |
|---|

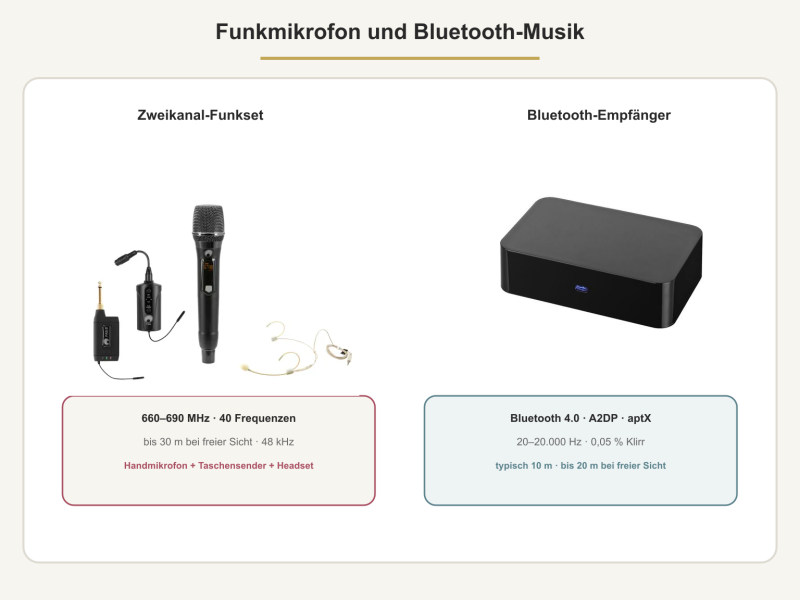

Zweikanal-Funkset und Bluetooth-Empfänger
| Funkset | 660–690 MHz; 40 Frequenzen; bis 30 m bei freier Sicht; 48 kHz |
|---|
| Bluetooth | Bluetooth 4.0, A2DP und aptX; 20–20.000 Hz; bis 20 m bei freier Sicht |
|---|
| Ausgänge Bluetooth | Toslink, digitaler Cinch, analoge 3,5-mm-Stereoklinke |
|---|

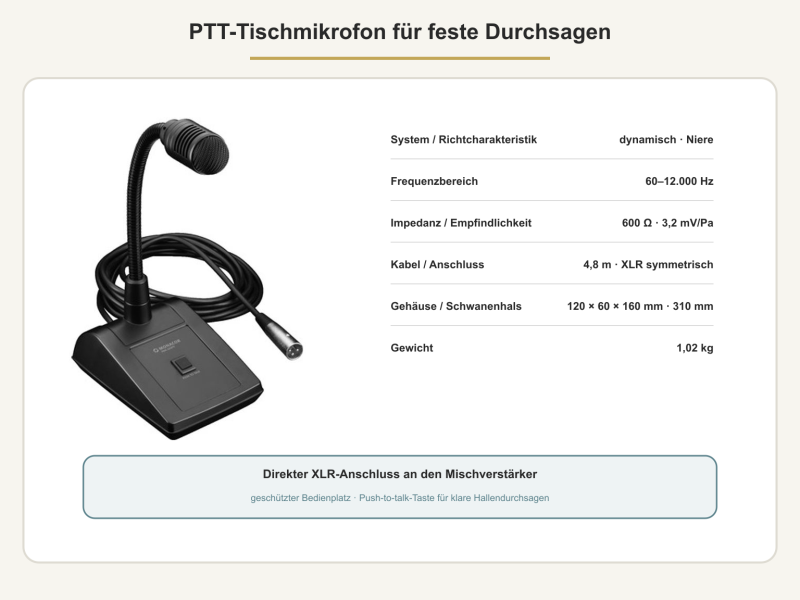

Push-to-talk-Tischmikrofon
| System | dynamisch, Niere, 60–12.000 Hz, 600 ? |
|---|
| Kabel / Anschluss | 4,8 m; XLR symmetrisch |
|---|
| Maße / Gewicht | 120 × 60 × 160 mm; Schwanenhals 310 mm; 1,02 kg |
|---|
Planung und Zubehör
Nur die Musikhornlautsprecher sind IP66. Mischverstärker, Funkset, Bluetooth-Empfänger und Tischmikrofon müssen trocken, geschützt und ausreichend belüftet betrieben werden. Signalwandler, XLR-Signalleitung und geeignete 100-V-Lautsprecherleitung werden separat als Zubehör ergänzt.
